工业一体机 GMAAB-H12

箱式机架式嵌入式

产品简介
Embedded PC Box 提供开关、指示灯和 USB 2.0 接口。可锁定，并提供易于识别的开关状态标记，防止遗漏。可拆卸防尘网，方便用户维护。
侧视图
（图片：侧视图）
接口
（图片：接口视图）
PCI、PCI-E 插槽数量
（图片：插槽视图）
产品特性

• Alder Lake 12代 Intel Core i9/i7/i5/i3/Pentium/Celeron LGA1700 处理器，Intel 7 工艺，最大功耗支持125W。
• 支持 DDR4 2400/2666/2933/3200MHz U-DIMM 内存×2，最大64GB。

前面板

• 提供开关、指示灯和 USB2.0 接口×2（其中一个为加密狗专用 USB 口）
• 可锁定，并提供易于识别的开关状态标记，防止遗漏
• 可拆卸防尘网，方便用户维护

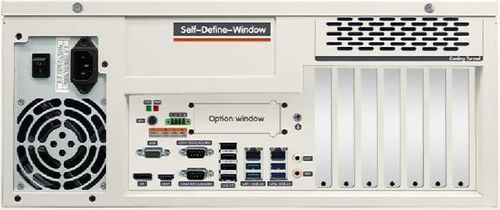

后面板

• 支持 VGA+HDMI+DP 显示接口，LAN ×2，Intel i219V、i210，COM RS232/422/485 ×2（默认），4 xCOM（可扩展）
• USB3.2 ×4（默认），USB2.0 ×4，USB2.0 ×2（可扩展），PS/2（可选），LPT ×1（可选）
• 面板上预留4针锁定型自定义端子，默认 Remote SW 和 Power Led
• 支持后面板自定义窗口和出厂前预设区域选项窗口。可根据用户需求增加接口资源。
• PCIE 16X 插槽、PCIE 1X 插槽（4X 信号）、1×PCIE 4X 插槽（1×信号）、4× PCI 插槽

规格参数
CPU
Alder Lake 12th Gen Intel® Core™ i9/i7/i5/i3/Pentium®/Celeron® LGA1700 处理器，Intel 7 工艺，最大功耗支持125W
芯片组
Intel® H610
BIOS
64Mb SPI FLASH
内存
2 x DDR4 2400/2666/2933/3200MHZ U-DIMM，最大64GB
显示
VGA+HDMI+DP，支持三屏独立显示，VGA:1920x1200@60Hz，HDMI2.1:4096×2160@60Hz，DP:4096×2160@60Hz
存储
光驱x1，2.5寸硬盘x2，3.5寸硬盘x2，M.2 2280 SATA/PCIEX1 SSD x1
网络
LAN x1 Intel® i219V 千兆网口，x1 Intel® i210AT 千兆网口
USB
USB 3.2 x4（默认），USB2.0 x4，USB 2.0（可扩展）
串口
COM x2（默认，支持RS232/485/422），COM RS232 x4（可扩展）
扩展
PCIE 16X (5.0) 插槽x1，PCIE 16X (2.0/3.0X4信号)x1，PCIE4X (2.0/3.0X1信号)x1，PCI插槽x1
音频
Realtek ALC897 声卡（支持Line-out、Mic-in）
GPIO
4路输入4路输出（出厂前可选）
其他
PS/2可选，支持TPM2.0 x1（出厂前可选），LPT x1（出厂前可选）
看门狗
支持1~255秒系统重启
电源接口
标准ATX电源，AT/ATX模式（可选）
操作系统
Windows 10/11、Linux Ubuntu/Redhat Enterprise/Fedora Workstation/Open SUSE
工作温度
-10°C-60°C
存储温度
-40°C-85°C
工作湿度
工作湿度
振动
5grms/5-500Hz/随机/工作状态（SSD）；1grms/5-500Hz/随机/非工作状态（HDD）
冲击
50g峰值加速度/半正弦（连续11ms）/工作状态（SSD）；20g峰值加速度/半正弦（连续11ms）/非工作状态（HDD）
EMC/认证
CE/FCC Class B

可选CPU列表
Model | Number of Cores | Main Frequency | Turbo Frequency | Power Consumption
I9-12900K | 16 cores | 3.9G | 5.2G | 125W
I9-12900KF | 16 cores | 3.9G | 5.2G | 125W
I9-12900KS | 16 cores | 4.0G | 5.5G | 150W
I9-12900F | 16 cores | 3.8G | 5.1G | 65W
I9-12900 | 16 cores | 3.8G | 5.0G | 65W
I7-12700K | 12 cores | 3.8G | 5.0G | 125W
I7-12700KF | 12 cores | 3.8G | 5.0G | 125W
I7-12700F | 12 cores | 3.6G | 4.9G | 65W
I7-12700 | 12 cores | 3.6G | 4.9G | 65W
I5-12600K | 10 cores | 3.6G | 4.9G | 125W
I5-12600KF | 10 cores | 3.6G | 4.9G | 125W
I5-12600 | 6 cores | 3.3G | 4.8G | 65W
I5-12500 | 6 cores | 3.0G | 4.6G | 65W
I5-12490F | 6 cores | 3.0G | 4.6G | 65W
I5-12400F | 6 cores | 2.5G | 4.0G | 65W
I5-12400 | 6 cores | 2.5G | 4.0G | 65W
I3-12100F | 4 cores | 3.3G | 4.3G | 58W
I3-12100 | 4 cores | 3.3G | 4.3G | 60W

可扩展面板
选项窗口为可扩展面板，可选：

• COM x4, COM3/4/5/6, 支持RS232
• USB2.0 x2
• COM x4, COM3/4/5/6, 支持RS232，USB2.0 x2

前面板介绍

• 前门内置可拆卸防尘棉，隔离外部灰尘，便于用户拆卸清洁。
• 前门可锁，防止随意开启。内置侧插看门狗USB2.0插座、电源开关及一个USB2.0接口。
• 导电泡棉使IO接口壳体与导电前面板充分接触，快速释放高压接触和静电的有害影响，确保设备安全可靠运行。

端子定义

• 电源灯+
• 电源灯-
• 开关+
• 开关-

纯铜CPU风扇

• 铜的导热性是铝的两倍。本公司采用纯铜风扇，相较于行业常用的铝风扇，大大增强了散热效果，降低了CPU及其外围设备温度，从而延长设备寿命。
• 工业应用通常要求机器长时间不间断运行，导致风扇寿命短成为行业痛点。本公司采用高品质双滚珠风扇轴承，相较于行业常用的双滚珠轴承，尤其是含油轴承，极大提升了风扇寿命。

特性/规格列表

• 全铝机箱，支持无风扇散热
• 支持6个RS232串口
• 支持i3/i5/i7多种CPU选配
• 支持4K显示输出
• 多种扩展接口：PCI、PCI-E、USB、COM等
• 支持多系统：Windows 10/11、Linux等
• 宽温工作，适合工业环境
• 可选防尘、防静电设计
