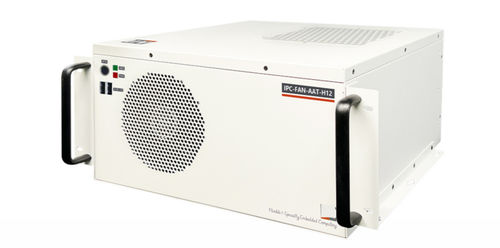

准系统电脑 GMAAT-H12

箱式机架式Intel® Celeron®

产品简介
Embedded PC Box 提供开关、指示灯和 USB 2.0 接口。可锁定，并提供易于识别的开关状态标记，防止遗漏。可拆卸防尘网，便于用户维护。
侧视图
（包含产品侧面图片）
PCI、PCI-E 插槽数量
（包含插槽图片）
产品特性

• Alder Lake 12代 Intel Core i9/i7/i5/i3/Pentium/Celeron LGA1700 处理器，Intel 7 工艺，最大功耗支持125W。
• 支持 DDR4 2400/2666/2933/3200MHz U-DIMM 内存×2，最大64GB。

前面板

• 提供开关、指示灯和 USB2.0 接口×2（其中一个为加密狗专用USB口）
• 可锁定，提供易于识别的开关状态标记，防止遗漏
• 可拆卸防尘网，便于用户维护

后面板

• 支持 VGA+HDMI+DP 显示接口，LAN×2，Intel i219V、i210，COM RS232/422/485×2（默认），4×COM（可扩展）
• USB3.2×4（默认），USB2.0×4，USB2.0×2（可扩展），PS/2（可选），LPT×1（可选）
• 面板预留4pin锁定型自定义端子，默认Remote SW和Power Led
• 支持后面板自定义窗口和出厂前预设区域选项窗口，可根据用户需求增加接口资源
• PCIE 16X插槽、PCIE 1X插槽（4X信号）、1×PCIE 4X插槽（1×信号）、4×PCI插槽

规格参数
CPU
Alder Lake 12th Gen Intel® Core™ i9/i7/i5/i3/Pentium®/Celeron® LGA1700处理器，Intel 7工艺，最大功耗支持125W
Chipset
Intel® H610
BIOS
64Mb SPI FLASH
Memory
2 x DDR4 2400/2666/2933/3200MHZ U-DIMM 内存，最大64GB
Display
提供 VGA+HDMI+DP 显示接口，支持三屏独立显示，VGA:1920x1200@60Hz，HDMI2.1:4096×2160@60Hz，DP:4096×2160@60Hz
Storage
光驱x1，2.5寸硬盘x2，3.5寸硬盘x2，M.2 2280 SATA/PCIEX1 SSD x1
Network
LAN x1 Intel® i219V 千兆以太网口 x1，Intel® i210AT 千兆以太网口 x1
USB
USB 3.2 x4（默认），USB2.0 x4，USB 2.0（可扩展）
COM
COM x2（默认），支持RS232/485/422，COM RS232 x4（可扩展）
Expansion
PCIE 16X (5.0) 插槽 x1，PCIE 16X插槽 (2.0/3.0X4信号)x1，PCIE4X插槽 (2.0/3.0X1信号) x1，PCI插槽 x1
Audio
Realtek ALC897 声卡（支持Line-out, Mic-in）
GPIO
4路输入和4路输出（出厂前可选）
Others
PS/2可选，支持TPM2.0 x1（出厂前可选），LPT x1（出厂前可选）
Watchdog
看门狗功能，支持1~255秒系统重启
Power Interface
标准ATX电源，AT/ATX模式（可选）
Operating System
Windows 10/11、Linux Ubuntu/Redhat Enterprise/Fedora Workstation/Open SUSE
Working Temp.
-10°C-60°C
Storage Temp.
-40°C-85°C
Working humidity
工作湿度
Vibration
5grms/5-500Hz/随机/工作状态（SSD），1grms/5-500Hz/随机/非工作状态（HDD）
Impact
50g峰值加速度/半正弦（连续11ms）/工作状态（SSD），20g峰值加速度/半正弦（连续11ms）/非工作状态（HDD）
EMC/Certification
CE/FCC Class B

可选CPU列表
型号 | 核心数 | 主频 | 睿频 | 功耗
I9-12900K | 16 | 3.9G | 5.2G | 125W
I9-12900KF | 16 | 3.9G | 5.2G | 125W
I9-12900KS | 16 | 4.0G | 5.5G | 150W
I9-12900F | 16 | 3.8G | 5.1G | 65W
I9-12900 | 16 | 3.8G | 5.0G | 65W
I7-12700K | 12 | 3.8G | 5.0G | 125W
I7-12700KF | 12 | 3.8G | 5.0G | 125W
I7-12700F | 12 | 3.6G | 4.9G | 65W
I7-12700 | 12 | 3.6G | 4.9G | 65W
I5-12600K | 10 | 3.6G | 4.9G | 125W
I5-12600KF | 10 | 3.6G | 4.9G | 125W
I5-12600 | 6 | 3.3G | 4.8G | 65W
I5-12500 | 6 | 3.0G | 4.6G | 65W
I5-12490F | 6 | 3.0G | 4.6G | 65W
I5-12400F | 6 | 2.5G | 4.0G | 65W
I5-12400 | 6 | 2.5G | 4.0G | 65W
I3-12100F | 4 | 3.3G | 4.3G | 58W
I3-12100 | 4 | 3.3G | 4.3G | 60W

可扩展面板

• COM x4, COM3/4/5/6, 支持RS232
• USB2.0 x2
• COM x4, COM3/4/5/6, 支持RS232，USB2.0 x2

前面板介绍

• 前门内置可拆卸防尘棉，隔离外部灰尘，便于用户拆卸清洗。
• 前门可锁，防止随意开启。内置侧插看门狗USB2.0插座、电源开关及一个USB2.0接口。
• 导电泡棉使IO接口壳体与导电前面板充分接触，快速释放高压接触和静电的有害影响，确保设备安全可靠运行。

端子定义

• 电源灯+
• 电源灯-
• 开关+
• 开关-

纯铜CPU风扇

• 铜的导热性是铝的两倍。公司采用纯铜风扇，相比行业常用铝风扇，大大增强散热效果，降低CPU及其外围设备温度，延长设备寿命。
• 工业应用通常要求机器长时间不间断运行，导致风扇寿命短成为行业痛点。公司采用高品质双滚珠风扇轴承，相比行业常用双滚珠轴承，尤其是含油轴承，极大提升风扇寿命。

特性/规格列表

• Alder Lake 12代 Intel Core i9/i7/i5/i3/Pentium/Celeron LGA1700 处理器
• 支持DDR4 2400/2666/2933/3200MHz U-DIMM内存，最大64GB
• VGA+HDMI+DP三显接口，支持三屏独立显示
• 多种存储扩展：光驱、2.5/3.5寸硬盘、M.2 SSD
• 双千兆以太网口
• 丰富USB/COM/扩展插槽
• 支持Windows 10/11及多种Linux发行版
• 宽温设计，适应工业环境
• CE/FCC认证
