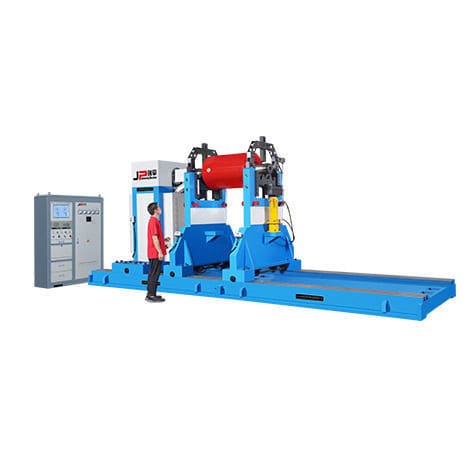

卧式平衡机 PHW-20000H

动态电动用于鼓风机

应用 用于大型和中型电机转子、鼓风机、离心叶轮、干燥筒和滚筒等旋转工件的不平衡校正。 特点 - 该机器采用Jianping测量系统，动态和静态平衡均可用。 - 轴承模式多达10种。 - 重量添加和移除、顺时针和逆时针旋转可以灵活定制。 - 不平衡量和角度显示单位可以定制，以实现实时单位转换，以满足不同客户的需求。 - 采用万向联轴器或齿轮箱传动，可以获得多种平衡速度或无级调速。 技术数据 适用于小型、中型、大型和巨型工件。详细规格请参见下表。 小型工件 技术数据一览 PHW-160H PHW-300H PHW-500H 工件质量范围(kg) 160 300 500 工件最大直径(mm) Φ1000 Φ1200 Φ1500 两个支撑轴承之间的距离(mm) 最小60 最小60 最小60 工件的轴颈直径范围(mm) Φ15~75 Φ15~75 Φ15~75 驱动法兰与右轴承支撑之间的最大距离(mm) 1500 1500 1500 主轴的转速(r/min) 600,1095 600,1095 600,1095 电机功率(kw) 3 3 4 万向节轴的扭矩(N·m) 60 60 60 床的长度(mm) 2500 2500 2500 可实现的最小残余不平衡量(emar) ≤0.5g· mm/kg 中型工件 技术数据一览 PHW-1000H PHW-2000H PHW-3000H PHW-5000 工件质量范围(kg) 1000 2000 3000 5000 工件最大直径(mm) Φ1600 Φ1800 Φ2100 Φ2400 两个支撑轴承之间的距离(mm) 最小60 最小60 最小60 最小320 工件的轴颈直径范围(mm) Φ25~120 Φ25~120 Φ25~120 Φ40~380 驱动法兰与右轴承支撑之间的最大距离(mm) 1600 1900 1900 2500 主轴的转速(r/min) 600,1095 485,818 133,255,396,634,970 133,255,396,634,970 电机功率(kw) 4 7.5 7.5 15 万向节轴的扭矩(N·m) 250 300 700 1250 床的长度(mm) 2500 3000 3000 4000 可实现的最小残余不平衡量(emar) ≤0.5g· mm/kg 大型工件 技术数据一览 PHW-10000H PHW-15000H PHW-20000H PHW-30000 工件质量范围(kg) 10000 15000 20000 30000 工件最大直径(mm) Φ2400 Φ2800 Φ2800 Φ3000 两个支撑轴承之间的距离(mm) 最小320 最小450 最小600 最小600 工件的轴颈直径范围(mm) Φ60~400 Φ60~400 Φ60~400 Φ80~500 驱动法兰与右轴承支撑之间的最大距离(mm) 4000 4200 5200 6000 主轴的转速(r/min) 133,255,396,634,970 138,237,396,644,1000 138,237,396,644,1000 138,237,396,644,1000 电机功率(kw) 22 30 55 75 万向节轴的扭矩(N·m) 2250 2250 5000 7800 床的长度(mm) 5500 6000 7000 8000 可实现的最小残余不平衡量(emar) ≤0.5g· mm/kg 巨型工件 技术数据一览 PHW-50000 PHW-80000 PHW-100000 工件质量范围(kg) 50000 80000 100000 工件最大直径(mm) Φ3600 Φ4000 Φ4200 两个支撑轴承之间的距离(mm) 最小600 最小600 最小600 工件的轴颈直径范围(mm) Φ80~560 Φ80~560 Φ100~650 驱动法兰与右轴承支撑之间的最大距离(mm) 7000 7500 9500 主轴的转速(r/min) 138,235,348,505,729,955 138,235,348,505,729,955 124,187,255,373,473,627,853,1588 电机功率(kw) 110 160 200 万向节轴的扭矩(N·m) 10000 15000 18000 床的长度(mm) 9000 10000 12000 可实现的最小残余不平衡量(emar) ≤1g· mm/kg 注意: 1) 频率转换 2) 可增加到75-180 3) 可增加到120~240 4) 无级调速 - 应用: 大型和中型电机转子、鼓风机、离心叶轮、干燥筒、滚筒 - 特点: Jianping测量系统，动态/静态平衡，最多10种轴承模式，可定制单位，万向联轴器或齿轮箱传动，无级调速 - 技术数据: 有关小型、中型、大型和巨型工件的详细规格，请参见表格
