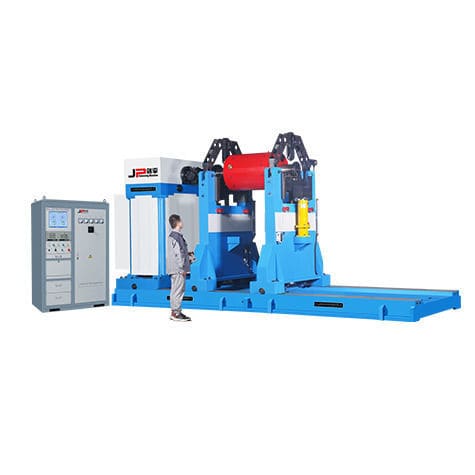

卧式平衡机 PHW-80000

动态电动用于大型物品

应用 用于大型和中型电机转子、鼓风机、离心叶轮、干燥筒和滚筒等旋转工件的不平衡校正。 特点 - 专业设计的支架，能够有效传递机械力，坚固可靠，具有低振动阻尼和良好的刚性 - 高灵敏度传感器，良好的线性，耐用可靠 - 一次校准，永久使用，允许极高的初始不平衡 - 平衡机专用万向节驱动，稳定的动力传输，快速启动和易于操作 - 适用于外圆不能使用皮带传动装置或需要大传动功率的转子 - 先进的电子测量系统，友好的HMI，功能齐全 适用于大型工件 技术数据一览 PHW-50000 PHW-80000 PHW-100000 工件质量范围(kg) 50000 80000 100000 工件最大直径(mm) Φ3600 Φ4000 Φ4200 两个支撑轴承之间的距离(mm) 最小600 最小600 最小600 工件的轴颈直径范围(mm) Φ80~560 Φ80~560 Φ100~650 驱动法兰与右轴承支撑之间的最大距离(mm) 7000 7500 9500 主轴的转速(r/min) 138,235,348,505, 729,955 138,235,348,505, 729,955 124,187,255,373,473,627, 853,1588 电机功率(kw) 110 160 200 万向节轴的扭矩(N·m) 10000 15000 18000 床身长度(mm) 9000 10000 12000 可实现的最小残余不平衡量(emar) ≤1g· mm/kg 1) 频率转换 2) 可增加到75-180 3) 可增加到120~240 4) 无级调速 应用: 大型/中型转子、鼓风机、叶轮、筒体、滚筒的不平衡校正 支架: 高刚性，低振动阻尼 传感器: 高灵敏度，良好线性 校准: 一次性，永久 驱动: 万向节，稳定，高功率 测量: 先进的电子系统，用户友好的HMI 工件质量: 高达100,000 kg 最大直径: 高达4200 mm 电机功率: 高达200 kW 扭矩: 高达18,000 N·m 床身长度: 高达12,000 mm 最小残余不平衡: ≤1g·mm/kg
