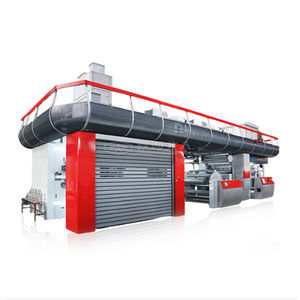

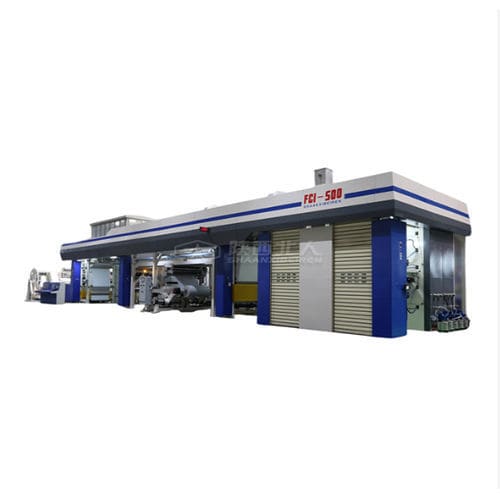

中央滚筒式柔性版印刷机

4色6色8色

概述
Shaanxi Beiren Printing Machinery Co., Ltd. 的 Satellite 中鼓柔版印刷机为中央压印（CI）结构，专为高精度柔性包装和标签印刷设计。CI 结构将基材锁紧在大直径中央鼓上，可最大限度减少传统直列机常见的网张移动和套准误差，适用于多层薄膜、耐热性差的基材及收缩套标应用。

主要产品参数

• 类型：Satellite 柔版印刷机
• 印刷宽度：390 mm - 800 mm
• 印刷材料：薄膜、无纺布、纸张
• 适用行业：软包装、标签印刷
• 最高速度：500 m/min
• 色数配置：4、6、8、10 色

性能与精度
CI 结构保持稳定的网张张力和鼓体温控，即使在 500 m/min 的速度下仍能实现色间套准 ±0.1 mm。中央鼓支撑可降低 LDPE、BOPP 及透气薄膜等耐热性差基材的拉伸与撕裂风险。

应用

• 柔性包装：用于立式袋、多层冷冻食品袋、零食包装的多层薄膜。
• 卫生与个人护理：用于尿布、卫生巾等需保持基材完整性的 12–15 µm 超薄透气膜。
• 标签与收缩套标：在 PVC、PETG、OPS 收缩膜上反向印刷，适合大面积上墨并在收缩过程中保持一致控制。

机械与驱动技术
本机采用双壁温控中央鼓，精密加工至微米级公差（TIR < 0.01 mm）。采用无齿轮直驱伺服技术，为每个版辊和凹槽辊提供独立驱动，消除齿隙并支持灵活的印刷重复长度。

油墨管理与干燥
碳纤维闭室式刮刀系统确保溶剂型、水性及 UV 油墨的一致油墨转移和粘度控制。集成高速热风干燥隧道及色间干燥提高固化效率，使水性油墨在高速下也能稳定使用。

制造、质量与可靠性
由 Shaanxi Beiren Printing Machinery Co., Ltd. 在 30,000 m² 的装配车间生产，拥有超过 60 年的制造经验。机器为长期连续运行设计，经适当维护中央鼓寿命可超过 20 年。

严格的质量控制

• 中央鼓跳动检测（TIR < 0.010 mm）
• 最大速度下的动态套准测试
• 机架刚性振动分析
• 干燥效率与溶剂残留检查
• 换版/换单速度验证

运行优势

• 采用套筒技术与自动套准系统实现更快的切换（示例：8 色作业小于 15 分钟）。
• 通过带热回收的集成干燥系统提高能效并降低 VOC 排放。
• 无齿轮伺服驱动与精确套准可降低材料浪费并提升生产灵活性。

技术规格

• 机器类型：Satellite 柔版印刷系统
• 印刷宽度：390 mm - 800 mm
• 最高速度：500 m/min
• 色数配置：4、6、8 或 10 色
• 印刷材料：薄膜、无纺布、纸张
• 套准精度：±0.1 mm
• 目标行业：软包装、标签印刷
• 中央鼓 TIR：< 0.01 mm
• 温度控制：双壁鼓连接冷却/加热装置，表面温度约 30–35 °C
• 驱动系统：无齿轮直驱伺服，每个气缸独立驱动
• 刮刀系统：闭室碳纤维刮刀系统
• 基材处理：设计用于最小化热敏及超薄膜的拉伸/撕裂
