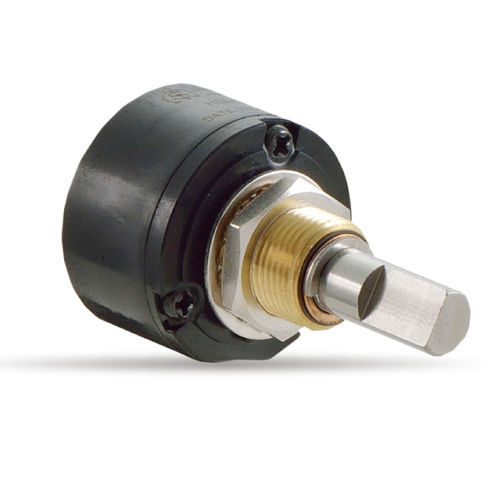

绝对角编码器 HSM22电位计霍尔单圈
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 绝对
- 所用技术
- 霍尔, 电位计
- 机械特性
- 非接触式, 单圈, 实心轴
- 输出信号
- 模拟, 电压输出
- 电源电压
- 5Vdc, 24Vdc, 12Vdc
- 材质
- 不锈钢, 铝制
- 保护水平
- 防爆燃, 耐用型, 抗冲击, 抗震动
- 应用
- 工业, 用于发动机, 用于OEM, 用于恶劣环境
- 其他特性
- 紧凑型, 微型, 集成电路
- 外壳直径
22 mm
(0.87 in)- 轴直径
6 mm
(0.24 in)- 长度
37 mm
(1.457 in)- 工艺温度
最多: 105 °C
(221 °F)最少: -40 °C
(-40 °F)
产品介绍
HSM22 1圈非接触式电位器
- 霍尔效应IC型
- 衬垫安装
- 符合RoHS标准
一般规格
- 电流消耗：最大。16mA（单输出），最大。32mA (双输出)
- 独立的线性度公差：±0.5%FS（FS=360°）。
- 机械旋转角度：360°（无尽）。
- 有效电角度：360°(无尽)
- 应用电压：5V±10%D.C.
- 有效输出： 0.5~4.5V
- 负载电阻： >10 KΩ
- 工作温度范围：-40℃~+105℃
- 储存温度范围：-40℃~+105℃
环境规格
- 热冲击：5次循环-40℃~+105℃
- 低温曝晒：-40℃下24小时
- 高温下的暴露：1,000小时在+105℃下
- 振动：10 to 2,000Hz 196m/S2 12hours
- 冲击：980米/S2（18次）
- 机械寿命：50,000,000轴转数
特殊规格
- 特殊的有效电角度（90°，180°，270°）。
- 轴上的特殊加工
- 特殊输出（交叉、平行、双独立输出）
- 特殊应用电压（12V，24V）
- PWM输出
- 慢速模式下的低电流消耗
有关HSM22的定制，请联系我们：trade1@sakae.cn。
---
