单圈电位计 R58

手动霍尔电子设备

产品名称

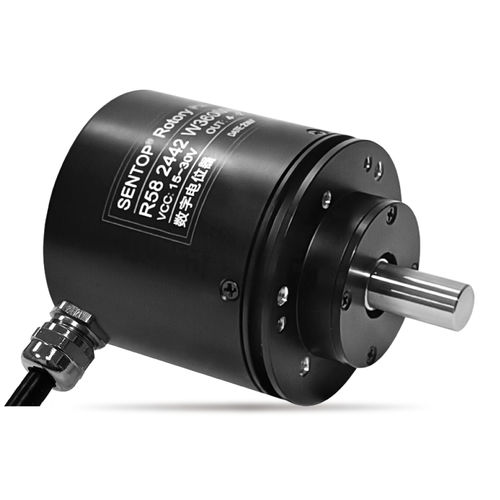

R58 单圈非接触磁敏电位器（霍尔型）。

产品概述
霍尔型磁性角位移传感器，适用于重载工业环境的角位移测量。提供360°连续电气角，外壳防护等级IP67，轴有保护选项，具备抗磁干扰、反接保护及屏蔽线可选等特性。

特点

• 霍尔型磁性回转传感器
• 高防护等级（外壳 IP67）
• 适用于重载工况
• 抗磁干扰性能
• 可选屏蔽线
• 反接保护

一般机械性能
机械转角：360º（连续旋转）
防护等级：外壳 IP67；轴 IP65（可选 IP67）
运行扭矩：≤50 mN·m
预期寿命：100,000,000 次循环
质量：约 330 g
外壳材料：铝合金
轴材料：不锈钢
轴向/径向载荷：轴向 40 N，径向 80 N
轴径可选：φ6 / φ8 / φ10 / φ12

环境特性
工作温度：-30℃ ～ +85℃
储存温度：-30℃ ～ +85℃
ESD 耐受性：接触放电 ±8 kV，空气放电 ±15 kV，EN61000-4-2:2009
EMS 耐受性：100 V/m（80 MHz～1 GHz，1 kHz 80% 调幅），EN61000-4-3:2006+A1:2010

一般电气性能
标准型号：R58 2410 W360（更多电源/输出信号选项：0505、2405、2442，详见目录）
输入电压：15～30 V
输出信号（标准）：0～10 V
空载电流：<25 mA
端点输出偏差：<50 mV
负载电阻：>100 kΩ
有效电气角：360º
独立线性公差：±0.3%
分辨率：4096（12 位）
更新速率：0.3 ms
绝缘电阻：>1000 MΩ（500 V DC）
介电强度：1 min（500 V AC）

输入电压 / 输出信号（型号示例）
0505：5 V ±10% / 0～100% Vcc
2410：15～30 V / 0～10 V
2405：9～30 V / 0～5 V
2442：15～30 V / 4～20 mA

可选特殊规格

• 特殊模拟信号：1010（10 V 输入 → 0–10 V 输出）、0305（3.3 V 输入 → 0–5 V 输出）、PWM
• 其它输出：增量、SSI、SPI、RS485、RS422、CAN、USB
• 特殊轴型：可定制长度/直径，轴上特殊加工（开槽、铣平、盲孔等）

技术规格

• 型号：R58
• 类型：单圈非接触磁敏电位器（霍尔型）
• 机械转角：360º（连续旋转）
• 防护：外壳 IP67
• 电气输出：0–10 V（标准）；可选 0–5 V、4–20 mA 及数字接口
• 供电（标准）：15–30 V
• 分辨率：12 位（4096）
• 线性度：±0.3%
• 工作温度：-30℃～+85℃
• 材料：铝合金外壳，不锈钢轴
• 质量：約 330 g
