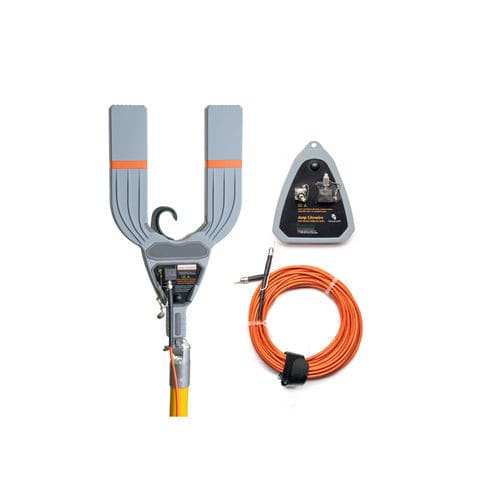

模拟钳形电流表 8-117 WJ便携式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 模拟
- 安装类型
- 便携式
产品介绍
产品概述
光纤耦合电流表
安培传感器开口
分辨率
模拟输出
频率响应
光纤电缆
机械
技术规格
- 光纤连接传感器，模拟输出
- 4.0" 开口
光纤耦合电流表
- 操作范围：电流 1-2000 真有效值安培
- 电压环境：高达 150 kV
- 精度：±1.5%
- 频率：提供 60Hz (57 到 63) 或 50 Hz (47 到 53 Hz) 型号
安培传感器开口
- 传感器开口宽度：3.86 英寸, 9.84 厘米
分辨率
- 1-199.9 A：0.1 A
- 200 - 2000 A：1 A
模拟输出
- 低范围和高范围每安培 1 mv RMS
- 输出连接器为 BNC。无直流偏移电压
- 输出阻抗：最小 6000 欧姆
频率响应
- 3000 Hz 或至第 50 次谐波
光纤电缆
- 长度：40 英尺, 12.19 米
- 绝缘：每英尺 100 kV，最大 500 kV
机械
- 宽传感器重量：6.0 磅, 2.73 公斤
- 外壳：抗冲击和防水模制聚氨酯
- 热棒安装：通用夹头适配器（不包括热棒）
- 电池：每个单元两个 9V 碱性或锂电池
- 电池寿命：至少 4 小时连续使用
- 工作温度：-22° 至 +140° F, -30° 至 +60° C
- 在 -4°F, -20° C 以下使用需要锂电池
- 显示：无；单元必须连接到电能质量分析仪
技术规格
- 电流范围：1-2000 真有效值安培
- 电压环境：高达 150 kV
- 精度：±1.5%
- 频率：60Hz (57 到 63) 或 50 Hz (47 到 53 Hz)
- 传感器开口宽度：3.86 英寸, 9.84 厘米
- 分辨率：0.1 A (1-199.9 A), 1 A (200-2000 A)
- 模拟输出：每安培 1 mv RMS
- 输出连接器：BNC
- 输出阻抗：最小 6000 欧姆
- 频率响应：3000 Hz 或至第 50 次谐波
- 光纤电缆长度：40 英尺, 12.19 米
- 绝缘：每英尺 100 kV，最大 500 kV
- 重量：6.0 磅, 2.73 公斤
- 外壳：抗冲击和防水模制聚氨酯
- 安装：通用夹头适配器
- 电池：两个 9V 碱性或锂电池
- 电池寿命：至少 4 小时
- 工作温度：-22° 至 +140° F, -30° 至 +60° C
- 显示：无（需要连接到电能质量分析仪）
