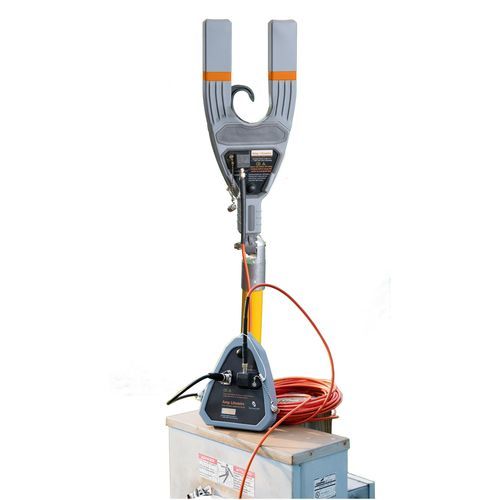

便携式钳形电流表 8-117 XT
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 安装类型
- 便携式
产品介绍
产品详情
操作范围
安培传感器开口
分辨率
模拟输出
频率响应
光纤电缆
机械
特性 / 技术规格
- 型号 8-117 XT 光纤耦合电流表
操作范围
- 电流：1-2000 真有效值安培
- 电压环境：高达150 kV
- 精度：±1.5%
- 频率：60Hz（57到63）或50 Hz（47到53 Hz）可用型号
安培传感器开口
- 标准传感器开口宽度：2.5英寸，6.35厘米
分辨率
- 1-199.9 A：0.1 A
- 200 - 2000 A：1 A
模拟输出
- 低范围和高范围每安培1 mv RMS
- 输出连接器为BNC。无直流偏移电压
- 输出阻抗：最小6000欧姆
频率响应
- 3000 Hz或到第50次谐波
光纤电缆
- 长度：40英尺，12.19米
- 绝缘：每英尺100 kV，最大500 kV
机械
- 标准传感器重量：4.8磅，2.2千克
- 外壳：抗冲击和防水模制聚氨酯
- 热棒安装：通用卡盘适配器（不包括热棒）
- 电池：每个单元两个9V碱性或锂电池
- 电池寿命：至少4小时连续使用
- 工作温度：-22°至+140° F，-30°至+60° C
- 低于-4°F，-20° C使用需要锂电池
- 显示：无；单元必须连接到电能质量分析仪
特性 / 技术规格
- 型号：8-117 XT
- 传感器开口：2.5英寸（6.35厘米）
- 电流范围：1-2000 A 真有效值
- 电压环境：高达150 kV
- 精度：±1.5%
- 频率：60Hz（57到63）或50 Hz（47到53 Hz）
- 分辨率：0.1 A（1-199.9 A），1 A（200-2000 A）
- 模拟输出：每安培1 mV RMS
- 输出连接器：BNC
- 输出阻抗：最小6000欧姆
- 频率响应：3000 Hz或到第50次谐波
- 光纤电缆长度：40英尺（12.19米）
- 绝缘：每英尺100 kV，最大500 kV
- 重量：4.8磅（2.2千克）
- 外壳：抗冲击和防水模制聚氨酯
- 电池：两个9V碱性或锂电池
- 电池寿命：至少4小时
- 工作温度：-22°至+140° F（-30°至+60° C）
- 显示：无（需要连接到电能质量分析仪）
