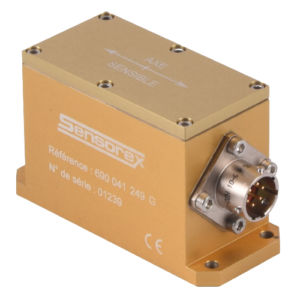

单轴测斜仪 SX41200 series

电流输出机械光学

SENSOREX 的 SX412xx 系列倾角仪/加速度计是闭环仪器传感器。传感元件是一个与光学位置传感器相关联的振荡摆。 这项技术使得倾角仪的灵敏度非常高（<0.5 弧秒），没有任何滞后现象，精度为测量范围的 1.10-4 数量级，动态范围广。 仪器由单个非稳压电源（直流 10V 至 30V）供电。输出为 4-20mA 电流环或 ±5V 双向电压。 输出与角度正弦（重力加速度分量）成正比。坚固的外壳和传感元件的液压机械阻尼使该设备可在恶劣环境（冲击和振动）下使用。 测量原理 当传感器受到一定角度 alpha 的作用时，下垂质量会沿着倾斜方向移动。它的位置被检测到并转换成电流，电流反馈到振镜，使其回到初始位置。 该电流与测得的重力成正比，由精密电阻器测量并提供输出。 加速度 "a "等于：a = g * sin α。 其中 g 为重力加速度 在出厂前对偏置和灵敏度进行调整后，电压或电流输出由以下公式给出： 输出信号 = S * sin α + 偏置 其中 -S，倾角仪的灵敏度，以 V/g 或 A/g 表示。 -偏置；零斜率时的输出电压（电流）（2.5V/12mA）。 S 和 Bias 随测量报告一起提供。 要找到角度，必须应用以下公式： α = Arcsin(（输出-偏置）/S)
