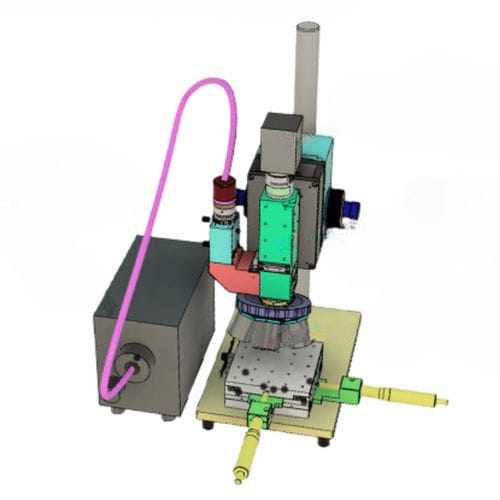

红外显微镜 - NIR - SEIWAOPTICAL - 用于研究 / 用于半导体 / 近红外
红外显微镜 - NIR - SEIWAOPTICAL - 用于研究 / 用于半导体 / 近红外
红外显微镜 - NIR - SEIWAOPTICAL - 用于研究 / 用于半导体 / 近红外 - 图像 - 2
添加到我的收藏夹
添加到产品对比表

产品规格型号

分类
红外
专业应用类型
用于研究, 用于半导体
观测技术
近红外
其他特性
图像捕捉, 图像处理, 晶圆用
空间分辨率

1,100 nm, 1,300 nm, 1,450 nm, 1,550 nm

产品介绍

概述
该NIR显微镜用于对硅晶圆背面进行近红外成像。演示和数据集侧重于波长比较及图像处理流程,适用于半导体检验与研究场景。

评估视频
评估视频展示了背面晶圆成像的时间线和图像处理实例:
  • 0 秒:硅晶圆背面表面
  • 7 秒:1100 nm 的图案图像
  • 16 秒:经过图像处理的 1100 nm 图案图像
  • 27 秒:1300 nm 的图案图像
  • 38 秒:1550 nm 的图案图像


对比图像
并排比较在 1100 nm、1300 nm、1450 nm 和 1550 nm 波长下采集的背面硅晶圆图像,以展示不同波长下的对比度和特征可见性。

包含的图片
  • 图像轮播,包含多张幻灯片,展示显微镜和晶圆图像(Slide1 至 Slide16)
  • 标注为 bawah1、bawah2、bawah3 的对比图像,展示晶圆背面图案


特性 / 技术规格
  • 比较的成像波长:1100 nm、1300 nm、1450 nm、1550 nm
  • 包含图像处理演示(评估视频中 16 秒处为示例)
  • 视觉资料:多幻灯片图像轮播及标注的对比文件
  • 提供演示视频,展示NIR成像的时间线和处理结果
