音频电路板 ReSpeaker Lite 2-Mic

概述
ReSpeaker Lite 2-Mic Array 语音套件是一款基于 XMOS XU316 音频芯片组和预焊 XIAO ESP32S3 模块的开源语音助手开发套件。它将双路数字麦克风阵列与板载语音处理相结合，用于远场语音捕获、噪声抑制和本地音频算法执行。该套件支持通过 ESPHome 与 Home Assistant 集成，适用于智能语音和家庭自动化场景。

主要特性

• 预焊 ESP32 控制器：XIAO ESP32S3 通过 I2S 引脚安装，支持免焊开发。
• 双麦克风阵列：两枚数字麦克风，可实现最多 3 m 的远场语音捕获。
• 板载音频算法：XMOS XU316 提供 NLU 及音频处理，包含干扰消除、声学回声消除、噪声抑制和 AGC。
• 开源兼容：支持 Arduino、PlatformIO、MicroPython 和 CircuitPython。
• 语音助手集成：通过 ESPHome 与 Home Assistant 兼容；支持与 Amazon Alexa 和 Google Assistant 集成。
• RGB LED 反馈：可编程 WS2812 RGB LED 用于状态指示。

硬件概述

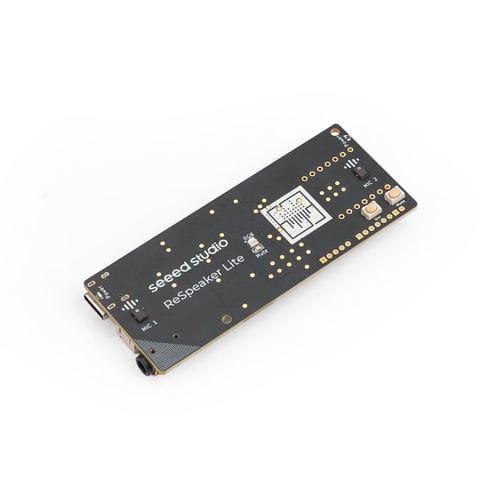

电路板包含双麦克风、电源指示灯、RGB 灯、静音功能、用户按键、USB Type-C 电源、扬声器接口和 3.5 mm 耳机插孔。硬件架构将 XMOS XU316 音频核心与 XIAO ESP32S3 模块配对，用于无线连接和控制。

应用
适用于智能音箱和虚拟助手、音频处理开发、会议系统、语音控制设备、关键词检测和唤醒词应用。

技术规格

• 核心芯片：XMOS XU316
• 数字麦克风：2 × 高性能数字麦克风
• 灵敏度：-26 dBFS
• 声学过载点 (AOP)：120 dBL
• SNR：64 dBA
• 电源：USB 5V 或外部 5V
• 尺寸（阵列）：35 × 86 mm
• 音频输出：扬声器接口 / 3.5 mm 耳机插孔
• 最大采样率：16 kHz
• 扬声器支持：支持 5W 放大器扬声器
• XIAO ESP32S3 处理器：ESP32-S3R8 (Xtensa LX7 双核，最高 240 MHz)
• 无线：2.4 GHz Wi‑Fi；BLE：Bluetooth 5.0、Bluetooth Mesh
• 片上内存（XIAO）：8M PSRAM & 8MB Flash
• 接口（XIAO）：1× UART、1× IIC、1× IIS、1× SPI、11× GPIO (PWM)、9× ADC、用户 LED、充电 LED、复位和引导按钮
• XIAO 尺寸：21 × 17.5 mm
• 电源（XIAO）：Type‑C 输入 5V；BAT 输入 4.2V；电路工作电压：Type‑C：5V @ 19 mA；BAT：3.8V @ 22 mA；充电电流：100 mA
• 低功耗（供电 3.8V）：modem-sleep ~25 mA；light-sleep ~2 mA；deep sleep ~14 µA
• Wi‑Fi 启用时功耗（活动）：~100 mA
• BLE 启用时功耗（活动）：~85 mA
• 工作温度：-40°C 至 65°C
