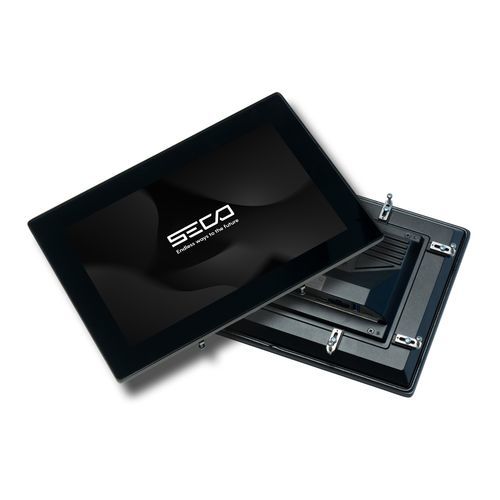

触摸屏HMI Modular Vision 10.1 QCS6490

触摸屏感应电容VESA安装

概要
基于 Qualcomm® Dragonwing QCS6490 的 10.1 英寸 HMI专为工业 HMI 和边缘应用而设计配备高性能 CPU 和用于边缘 AI 的 NPU 加速。

亮点

• CPUQualcomm® Dragonwing QCS64901x Cortex‑A78 @2.7 GHz3x Cortex‑A78 @2.4 GHz4x Cortex‑A55 @1.8 GHz
• 图形Qualcomm® Adreno™ 643LGen11 UHD
• 内存LPDDR5‑6400 焊接最高 12 GB32‑bit2 通道支持 IBECC
• 连接千兆以太网、RS‑232、RS‑485、CAN、USB、数字 I/O可选 Wi‑Fi + BT 5.0

显示与触控

• 显示10.1 英寸1920 x 1080
• 亮度400 cd/m²LED 寿命50,000 小时
• 触控P‑Cap 投射电容式触摸屏3.0 mm 化学强化保护玻璃

存储与大容量存储

• eMMC 5.1 焊接板载最高 64 GB引导设备
• SD4‑bit 接口引导设备

I/O 与接口

• USB1x USB‑C Dual Role1x USB 3.0 Type‑A
• 串口2x RS‑2321x RS‑485
• 其它1x I2CSPI2x Digital In2x Digital Out
• 网络1x 千兆以太网可选 Wi‑Fi + BT5.0

电源与环境

• 电源+9 VDC +32 VDC
• 工作温度0°C +60°C

软件与安全

• 操作系统Clea OSYocto
• 安全内置 Secure Boot、支持 OTA 更新、设备监控与安全 OS 集成

机械

• 尺寸270 x 187 x 52 mm

应用与生态

• 适用于工业 HMI、监控、安全以及边缘 AI 场景
• 兼容 SECO Application Hub 应用及容器化部署Docker)
