甑式转炉炉

淬火硬化自动

概述

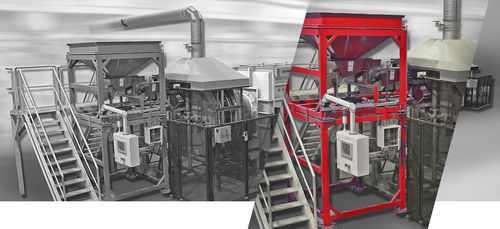

SECO/WARWICK 旋转式坩埚（retort）炉系统专为小型金属零件的连续生产与均匀热处理而设计。该系统在单一或多用途生产线中提供一致的淬火性能与工艺灵活性，适用于处理硬币、紧固件、轴承、弹壳等高产能零件。

Whirl-A-Way 淬火
Whirl-A-Way 淬火装置实现快速、均匀的淬火并有助于获得更深的表面硬化层。零件在达到温度数秒后被投入淬火介质，淬火流体的流动带走蒸气屏障以提高传热效率。内部转鼓叶片将零件输送至排出点。淬火介质可选油、水或合成介质。Whirl-A-Way 的专利设计防止炉内气氛污染，并在各种零件形状下保持可重复的单件淬火结果。

主要特性

• 工厂组装：设备出厂前已完成装配、配管、接线及机械测试，减少安装时间和费用
• 料斗/上料器：按每转定量向 retort 上料；装篮提升并自动投放
• 低维护：无需篮子或托盘；retort 是唯一暴露在高温下的运动部件
• 密封气氛：retort 由密封轴承支撑；淬火法兰安装在炉体上；每转仅有小料门瞬时打开
• 自动化：装料后热处理全自动化

标准设备与设计选项

• 标准产能：225–450 kg/h（500–1,000 lb/h）；可定制至 1,800 kg/h（4,000 lb/h）
• 电加热型：可从炉外更换的刺刀式加热元件
• 燃气型：离心铸造合金辐射管与完整燃烧系统
• retort 设计：悬臂式一体铸造 retort，单端支撑，装料端密封
• 旋转机构：内部螺旋叶片平稳输送零件；转速范围广以适应工艺周期
• 无需基坑：可地面安装，无需特殊基础

工艺

• 碳氮共渗
• 淬火
• 渗碳

适用材料 / 零件

• 螺钉
• 螺母
• 螺栓
• 弹壳
• 垫圈
• 硬币

适用行业

• 轴承
• 汽车
• 农业
• 紧固件
• 国防

技术规格

• 受控气氛下硬化、碳氮共渗和渗碳的典型温度范围：1,550–1,750 °F（840–955 °C）
• 标准额定产能：225–450 kg/h（500–1,000 lb/h）；定制系统最高可达 1,800 kg/h（4,000 lb/h）
• 淬火系统：Whirl-A-Way；淬火介质：油、水或合成介质；设计用于防止气氛污染并提供均匀、深层硬化
• 电炉：刺刀式加热元件，可从外部更换
• 燃气炉：离心铸造合金辐射管及完整燃烧系统
• retort 设计：悬臂式一体铸造 retort；密封轴承支撑；排出口及高温区域无密封或轴承
• 输送：内部螺旋叶片实现平稳输送；retort 转速可调以适应工艺
• 安装：地面安装设计，无需基坑或特殊基础
• 维护：最小化—无需篮子或托盘；仅 retort 为暴露于高温的运动部件
• 自动化：装料后实现完全自动化热处理
