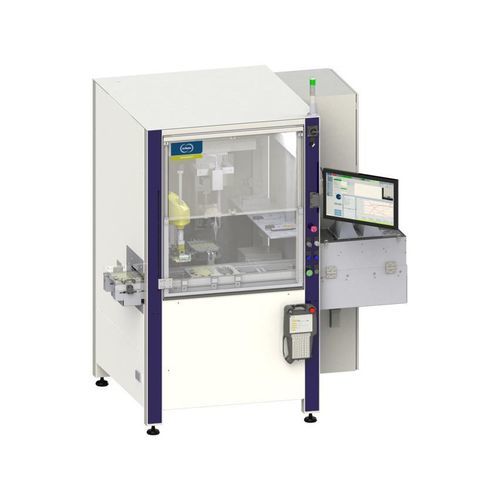

超声波焊接机 FX Core半自动用于电子元件旋转台式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 工艺技术
- 超声波
- 运行方式
- 半自动
- 应用
- 用于电子元件
- 其他特性
- 旋转台式, 3轴
- 输出频率
20 kHz, 35 kHz
产品介绍
概述
FX Core 专为功率电子（如 IGBT 模块）以及电池应用的电芯接触系统的超声波焊接而设计。该设备为半自动超声波焊接系统，具备工具嵌入式调节及快速换装功能。
主要优点
参数 / 技术规格
FX Core 专为功率电子（如 IGBT 模块）以及电池应用的电芯接触系统的超声波焊接而设计。该设备为半自动超声波焊接系统，具备工具嵌入式调节及快速换装功能。
主要优点
- 超声波焊头：标准 20 kHz（可按需提供 35 kHz）；具备嵌入式调节和焊接工具快速更换解决方案
- 工作区域（X‑Y 工作台与旋转轴）：X = 250 mm，Y = 400 mm，旋转 = 360°；轴系配备制动系统，保证焊接过程中的最大刚性并耐受超声振动
- Z 方向可达性（sonotrode）：最大 62 mm
- 专利动态工艺控制：监测功率和高度曲线，可为每个焊点调节焊接时间、高度和变形的容差
- 可定制选件：图案识别系统、DMC 读取器、测量与校准站
参数 / 技术规格
- 应用：用于功率电子（如 IGBT 模块）及电池电芯接触系统的超声波焊接
- 系统类型：半自动超声波焊接机
- 超声频率：20 kHz（可按需提供 35 kHz）
- 焊头特性：嵌入式调节与焊接工具快速更换方案
- 工作区 X：250 mm
- 工作区 Y：400 mm
- 旋转轴：360°
- 最大 Z 可达性（sonotrode）：62 mm
- 轴系设计：专用轴系，带制动系统，具有高刚性并耐超声振动
- 工艺控制：专利动态监控功率与高度曲线；可调节每点的焊接时间、高度和变形容差
- 选件：图案识别系统、DMC 读取器、测量与校准站
