机器人换刀系统 CPB

自动气动式执行器

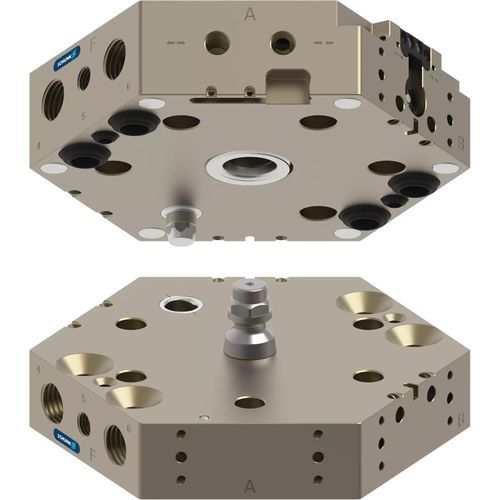

气动快换装置在压缩空气中断时具有自锁功能，集成的活塞弹簧可确保最大限度地减少间隙的形成。 优势 - 您将获益 技术成熟的锁定机构 由真空硬化不锈钢制成的正向锁定、自锁销机构稳定性高、使用寿命长，基于 20 多年的模块化工件夹持经验 集成能源供应 额外的气路通道为搬运模块和工具可靠供能 便于装配 机器人和工具侧集成的 ISO 接口符合 ISO 9409 标准，可实现快速组装并减少调试所需的工作量 自动快换装置 CPB 由快换机器人侧 (CPB-K) 和快换工具侧 (CPB-A) 组成。安装在机器人上的 CPB-K 与安装在工具上的 CPB-A 耦合和解耦。气动夹持滑块和高精度锁定销确保可靠的连接。合适的选件模块提供耦合工具。 1 外壳 采用高强度硬涂层的铝合金，使得重量大大减轻 2 锁定机构 功能组件由硬化不锈钢制成。集成夹持滑块确保快速和固定连接。压缩空气下降时可自锁。集成弹簧可防止机器人侧和工具侧之间形成间隙。 3 短锥定心 4 锁定装置传感器监控 可选，用于在可靠的过程中进行监控 5 由不锈钢制成的压缩弹簧 6 带肩螺栓 它直接连接到接口，可确保吸收 Mz 周围的力矩。
