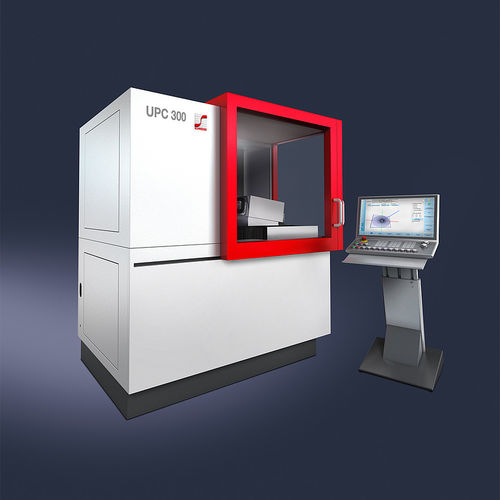

3轴加工中心 UPC 300

卧式用于光学仪器模块化

引入 UPC 300 最精确的 UPC 300 是三轴机床（X、Z、C），专为自由曲面的高动态加工而设计。 可选的长冲程快速刀具显著提高了自由式加工的生产率。 快速刀具可以处理各种自由形状的几何形状，而无需耗时的慢速刀具加工-生产率和精度以非常独特的方式结合在一起。 可选的 B 轴增强了功能，以最佳地支持衍射结构或高孔径角的加工。 高质量的光学计量系统允许机器对整个自由曲面进行集成的非接触式测量。 结合独特的数据处理功能，可对自由曲面进行校正再加工，以实现最高精度。 优 势最 高的生产率和吞吐量长行程快速工具独特的模块化平台为高质量光学计量通过单一源数据实现最高的数据准确度自由成型机械最高的精度最现代化的控制和驱动技 术技术数据 工作件直径： 最大 300 毫米，可选高达 700 毫米 轴： X，Z，C 可选 B，ZF 线性 轴：X 轴：350 毫米（静压） Z 轴：350 毫米（静压） 轴直度： X，Y，Z 轴：< 0.1 微米/100 毫米 快速工具： ZF 轴：30 毫米（静压） 主轴： C 轴（低分辨率）：9300 转（静气） C 轴（高分辨率）：2500 转（静气） 铣削：60000-80000 转（静气） 机床底座： 天然花岗岩 功耗： 最大 2.5 千伏安平均值。 空气要求： 最小 8 巴（116 磅）的 机器重量： 约 2950 公斤（6504 磅）
