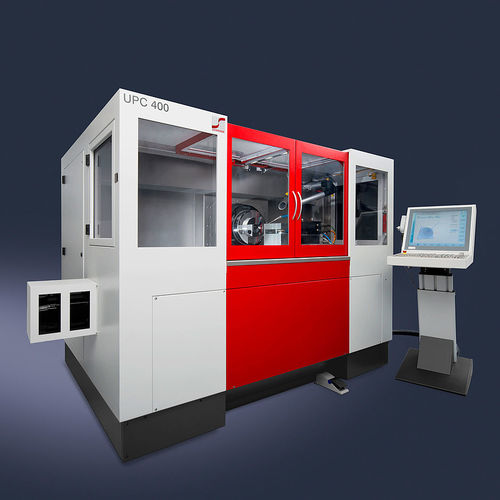

3轴加工中心 UPC 400

卧式用于光学仪器刚性

引入 UPC 400 开创性的 UPC 400 代表了一种新的灵活工艺，用于制造超精确的自由曲面，具有出色的成型精度和最高的产量。 UPC 400 被设计为生产设备和测量设备之间的完美共生。 包括材料加工、计量和数据处理在内的所有必要工艺都集成在一个机床平台上。 只需一个夹紧设置，就可以完成直径达 400 mm 的光学元件的完整制造和测量流程。 新的软件结合了先进的数据处理与简单的用户友好的界面。 在 SCHNEIDER 的单源数据处理之后，加工和测量只需要一个数据文件。 这就消除了通常会扭曲数据的多个转换步骤的需要。 坚固的设计，卓越 的性能在坚固的花岗岩底座上，UPC 400 结合了线性直接驱动、静气主轴技术和静液压导轨。 刚性机床平台显著降低了振动效应。 UPC 400 采用全新的创新运动学理念与独特的 x 轴滑动设计相结合，实现高精度。 UPC 400 配备了三个至五个轴。 动态 Z 轴承载工件主轴（C 轴），用于慢速刀具加工。 X 轴滑块携带快速刀具、固定金刚石刀具、铣削、计量和可选 B 轴。 集成测量 UPC 400 是第一台配备全面自由尺寸测量系统的超精密机器。
