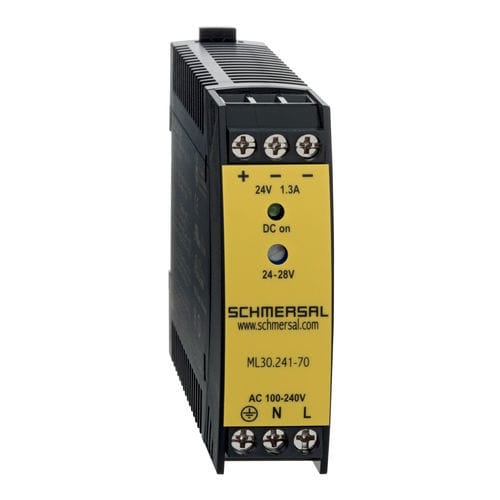

DIN导轨电源 ML30.241-70

AC/DC单输出单相

产品特性

• 单相导轨（DIN）电源，宽范围交流输入（100–240 VAC）
• 直流输出可调 24–28 V（前置电位器可调22–28 V）
• 输出功率30 W，最大输出电流 1.3 A（24 V）/ 1.1 A（28 V）
• 最高效率可达89.4%，内置PFC电感
• 紧凑宽度22.5 mm，适用于高密度安装
• 快速导轨安装，螺丝端子连接

订购信息
产品类型描述：ML30.241-70
货号（订货号）：103015923
EAN（欧洲商品编号）：4030661505275
eCl@ss编号，版本12.0：27-04-07-01
ETIM编号，版本7.0：EC002540

一般数据

• 标准：EN 50178; EN IEC 60204-1; EN IEC 60947-1; EN IEC 60947-5-1; EN IEC 60947-5-3; EN IEC 60947-5-5; EN IEC 62061; IEC 60364-4-41; IEC 62103
• 气候应力：IEC 60068-2-30
• 毛重：140 g

一般数据 - 特性

• 集成系统诊断，状态：是
• LED 数量：1

机械数据

• 安装：可卡在符合 IEC 60715 的标准 DIN 导轨上

机械数据 - 连接技术

• 电气连接类型：螺丝端子
• 电缆截面积，最小：0.5 mm²
• 电缆截面积，最大：6 mm²
• 夹紧扭矩：1 Nm
• 允许的电缆类型：软线；实心单股线

机械数据 - 尺寸
宽度：22.5 mm
高度：75 mm
深度：91 mm

环境条件

• 外壳防护等级：IP20
• 环境温度（工作）：-10 ... +70 °C
• 存储和运输温度：-40 ... +85 °C
• 抗振动能力：2 g
• 抗冲击能力：30 g 6 ms，20 g 11 ms（IEC 60068-2-27）
• 污染度等级：2

电气数据

• 频率范围：50 Hz / 60 Hz
• 工作电压：100 ... 240 VAC（-15 % / +10 %）
• 电压范围类型：AC
• 额定工作电压：100 ... 240 VAC
• 工作电流：0.3 mA / 0.54 mA
• 控制用额定交流电压，最低（50/60 Hz）：100 VAC
• 控制用交流电压，最高：240 VAC
• 控制用直流电压，最低：110 VDC；最高：300 VDC
• 直流输出电压：24 ... 28 VDC（前置电位器可调 22 到 28 V）
• 最大输出电流：1.1 A / 28 VDC；1.3 A / 24 VDC
• 最大输出功率：30 W
• 效率：高达89.4%
• 集成PFC电感

简短说明

• 紧凑型单相导轨电源，具有宽范围AC输入和可调直流输出
• 专为快速导轨安装和紧凑型安装（宽度22.5 mm）设计

技术规格

• 型号：ML30.241-70
• 货号：103015923
• EAN：4030661505275
• 输入电压：100-240 VAC（-15% / +10%）
• 频率：50 / 60 Hz
• 输出电压：24-28 VDC（可调 22-28 V）
• 输出功率：30 W
• 最大输出电流：1.3 A（24 VDC）/ 1.1 A（28 VDC）
• 效率：高达89.4%
• 尺寸（W × H × D）：22.5 mm × 75 mm × 91 mm
• 重量（毛重）：140 g
• 防护等级：IP20
• 运行温度：-10 ... +70 °C
• 存储温度：-40 ... +85 °C
• 安装：符合 IEC 60715 的 DIN 导轨
• 连接：螺丝端子，0.5 ... 6 mm²
• 污染度等级：2
