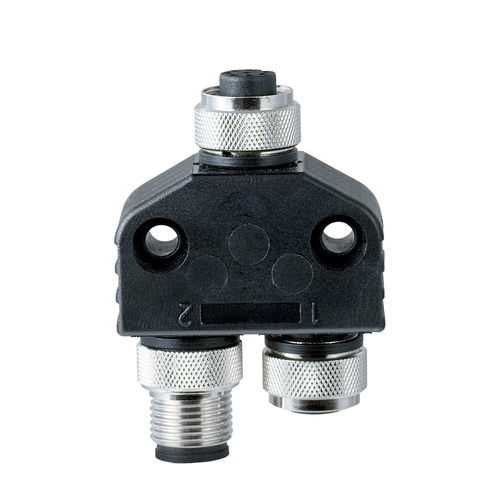

数据连接器 AZM-Y-8P-IO

线对线连接螺钉闭锁式母端

产品概述
M12 Y型适配器连接器，型号 AZM-Y-8P-IO，用于串联布线，提供一路8针公头和两路8针母头，适用于传感器和执行器网络。

主要特性

• 配置：1 x 公头 8针；2 x 母头 8针
• 防护等级：IP67
• 额定工作电压：30 VDC；工作电流可达4000 mA（4 A）
• 体积紧凑，带M12螺纹，适合空间受限的安装

技术规格

• 型号：AZM-Y-8P-IO
• 订货号（Article number）：103000333
• EAN：4030661504568
• 认证：cULus
• eCl@ss（v12.0 / v11.0 / v9.0）：27-44-01-06
• ETIM（v7.0 / v6.0）：EC002925
• 毛重：60 g

机械参数

• 最大扭矩：1 Nm
• 连接器编码（A侧）：A
• 连接器锁定方式：螺丝锁定
• 填料函材料：金属（CuZn），镀镍
• 手柄材料：塑料（TPU）

电气参数

• 额定工作电压：30 VDC
• 工作电流：4000 mA（4 A）
• 外部导线/设备熔断器额定值：4 A
• 为外部设备供电 — 额定工作电流：1000 mA（1 A）

环境与尺寸

• 防护等级：IP67
• 工作温度：-25 ... +75 °C
• 尺寸（长×宽×高）：54.5 mm × 38 mm × 20 mm
• ISO螺纹直径：M12

应用与推荐
用于传感器和电磁锁的串联布线；推荐组合：传感器与电磁锁。
