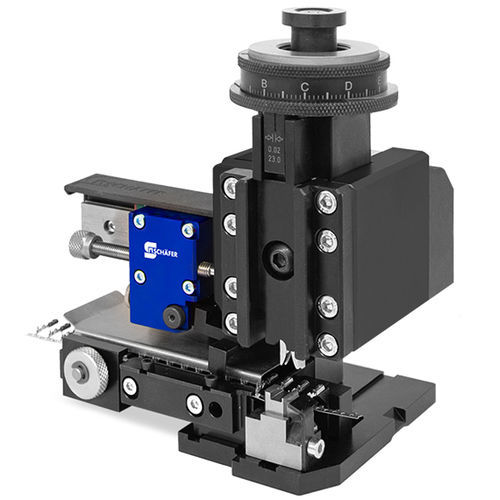

金属丝线扣压机 AirCrimp PL-6

电缆用于电缆接头手动

产品概述
气动压接装置，左侧进料，适用于电缆生产中端子高精度压接。Schäfer 的 AirCrimp PL-6 支持最大 6 mm² 的导线截面积，适配最大 20 kN 的压接机，旨在简化调试和维护并提供精细可调性。

为最大精度优化的可调性
压接高度调节头经过重新设计，可分别且精确地调节导线压接高度和绝缘层压接高度。调节环的机械解耦减少了相互干扰。提供两种调节范围：小截面用 1.5 mm（分辨率 0.01 mm），大截面用 3 mm（分辨率 0.02 mm）。送料台/指配备可选的免工具微调夹紧装置，送料部采用高精度滚子轴承以提高端子送料精度。

易于操作且高度兼容
易损件与 Schäfer 之前的世代兼容。导线和绝缘压接模具可快速更换，即使装在机器上亦可。可轻松集成可选的机械计数器以记录压接次数。该装置按标准压机闭合高度 135.78 mm 设计，并通过快夹装在机上，适用于最高 20 kN 的 Schäfer 压接机。

主要优点

• 导线与绝缘压接高度可独立调节
• 两档高精度调节范围（1.5 mm ±0.01 mm；3 mm ±0.02 mm）
• 免工具微调选项
• 压接模具可互换
• 易损件与前代兼容
• 可选机械计数器易于集成
• 侧向气动端子送料

技术参数（摘要）
端子送料：气动，左侧侧进料
端子节距：最大 40 mm
最大板厚：最大 0.8 mm
可加工导线截面积：最大 6 mm²
压入力：20 kN
行程：40 mm
闭合高度：135.78 mm
压接高度调节范围：1.5 mm ±0.01 mm 或 3 mm ±0.02 mm
冲头宽度：19 mm
外形尺寸（W x H x D）：190 x 155 x 135 mm（约）
重量：4.8 kg（约）

注意
图片仅为示例，可能包含选项或特定配置。恕有错误与更改。

规格 / 技术特性

• 品牌：Schäfer
• 型号：AirCrimp PL-6
• 送料驱动：气动
• 送料类型：从左侧（侧向送料）
• 端子节距：最大 40 mm
• 最大板厚：最大 0.8 mm
• 可加工导线截面积：最大 6 mm²
• 最大压入力：20 kN
• 行程：40 mm
• 标准闭合高度（压机）：135.78 mm
• 压接高度调节范围：1.5 mm ±0.01 mm；3 mm ±0.02 mm
• 冲头宽度：19 mm
• 外形尺寸（W x H x D）：190 x 155 x 135 mm（约）
• 重量：4.8 kg（约）
• 可选项：机械计数器、免工具微调夹紧装置
• 兼容性：易损件与压接模具与前代兼容；通过快夹安装；适用于最大 20 kN 的 Schäfer 压接机
