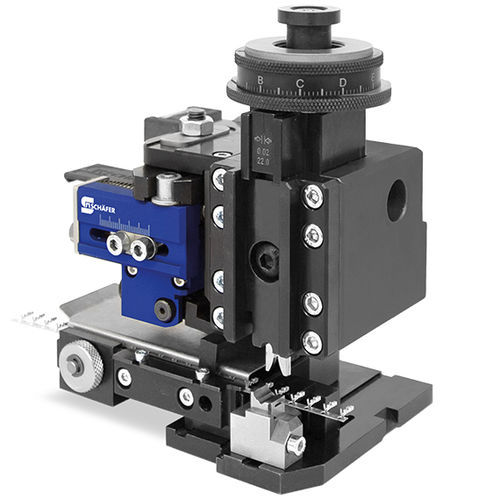

金属丝线扣压机 SolidCrimp MB-6电缆用于电缆接头手动
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 处理产品
- 金属丝线, 电缆, 用于电缆接头
- 运行模式
- 手动
- 其他特性
- 大容量
- 扣压力度
20 kN
- 压接能力
40 mm
(1.6 in)- 重量
4.8 kg
(10.58 lb)
产品介绍
概述
Schäfer 最新一代机械压接应用器，采用侧向送进，专为小截面和高精度电缆与端子生产设计。功能和结构改进可实现更快的调试和稳定的生产精度。
为最大精度优化的可调性
通过重新设计的压接高度调节头，实现导线压接和绝缘压接高度的独立、完全机械解耦调节。根据导线截面可选择两种调节范围：小截面用 1.5 mm（精度 0.01 mm），大截面用 3 mm（精度 0.02 mm）。进给台/指具备无工具可调的夹紧装置，以便对压接几何进行微调。进给部采用高精度滚子轴承，保证端子送料精度。
便捷操作与兼容性
新型应用器的易损件与之前的 Schäfer 世代兼容。导线和绝缘的压接模具可快速更换，即使在应用器安装于设备时亦然。机体适配标准化的压机闭合高度 135.78 mm，并通过常用快速夹具安装于常见的 Schäfer 压机（可达 20 kN）。可选的机械计数器可方便集成以记录压接次数。
主要优点
注意
产品图片仅供示例，可能显示选件或特定配置。技术变更与误差除外。
技术参数
Schäfer 最新一代机械压接应用器，采用侧向送进，专为小截面和高精度电缆与端子生产设计。功能和结构改进可实现更快的调试和稳定的生产精度。
为最大精度优化的可调性
通过重新设计的压接高度调节头，实现导线压接和绝缘压接高度的独立、完全机械解耦调节。根据导线截面可选择两种调节范围：小截面用 1.5 mm（精度 0.01 mm），大截面用 3 mm（精度 0.02 mm）。进给台/指具备无工具可调的夹紧装置，以便对压接几何进行微调。进给部采用高精度滚子轴承，保证端子送料精度。
便捷操作与兼容性
新型应用器的易损件与之前的 Schäfer 世代兼容。导线和绝缘的压接模具可快速更换，即使在应用器安装于设备时亦然。机体适配标准化的压机闭合高度 135.78 mm，并通过常用快速夹具安装于常见的 Schäfer 压机（可达 20 kN）。可选的机械计数器可方便集成以记录压接次数。
主要优点
- 自适应压接高度调节
- 导线与绝缘高度完全独立可调
- 压接几何无工具微调
- 可互换的压接模具
- 易损件与前代兼容
- 易于集成的可选机械计数器
- 经久耐用的设计，延长易损件寿命
注意
产品图片仅供示例，可能显示选件或特定配置。技术变更与误差除外。
技术参数
- 端子送料：机械式
- 送料方向：从左侧
- 端子节距：最多 20 mm
- 可加工材料：取决于材料与几何形状
- 最大板厚：最多 0.8 mm
- 导线截面：最多 6 mm²
- 压制力：20 kN
- 行程：40 mm
- 闭合高度：135.78 mm
- 压接高度调节范围：1.5 mm ±0.01 mm 或 3 mm ±0.02 mm
- 冲头宽度：19 mm
- 外形尺寸（W x D x H）：190 x 155 x 135 mm（约）
- 重量：4.8 kg（约）
