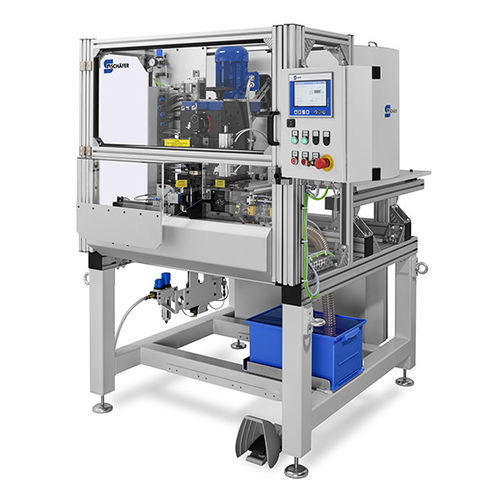

电缆扣压机 PlugLine 345-3

用于电缆接头金属丝线插座

概述
PlugLine 345-3 EXTENDED 是一款半自动压接机，用于将电源插头装配到2芯和3芯护套电缆上。为经济型批量生产设计，可稳定地实现工业级压接连接并支持高产能生产。

多芯电缆连接
该机面向高效的系列化生产，将单个插头桥压接到两芯或三芯护套电缆上。手动导向进线可确保重复性加工结果。

精确定位与剥线
闭合插入挡板与颜色检测辅助操作员正确进线。电缆手动进给、切至参考长度并剥线，真空系统清除工位内的绝缘和导线残屑。

端子自动供料
散装电源插头通过螺旋输送器整列，并通过供料轨自动送至压接工位，保证连续的作业流程。

安全的压接工艺
封闭的防护罩保护操作人员。柱式导向的压接装置将护套电缆与电源插头连接，安全装置监控防护罩状态，打开时切断电气安全回路。

现代化操作界面
触摸屏控制（STI 2015）提供直观的多语言用户界面，支持不同用户角色和操作模式，并具备联网功能以实现灵活的流程集成。

质量保证选项
可选的压接力监测配合不良件切除器，可防止不合格压接件进入产线，支持在线质量控制。

高产能与高质量
产能最高可达每小时1450件（视配置而定），适合批量生产。模块化结构和高品质组件可缩短换型时间并确保长期耐用性。

合规与安全
该机符合相关欧洲机械与电气安全及电磁兼容性指令。配置手轮以便在换型或维护后进行安全测试运行。

插图说明
产品插图仅作为示例，可能显示选配件或特定配置。

基本设备

• 压接机
• 零切模块
• 带触发传感器的剥线单元
• 插头桥供料罐
• 抽吸装置
• 取出抓手
• 脚踏开关
• 废料箱

可选 / 扩展

• 压接力监测
• 不良件切除器
• 颜色传感器
• 联网模块
• 远程服务模块

技术参数

• 可加工材料：2芯和3芯护套电缆
• 导体截面积：0.5 – 4 mm²（视配置而定）
• 电缆外径：最大 10 mm
• 端子：单个插头桥
• 驱动：0.75 kW 三相电机
• 压入力：20 kN 或 30 kN
• 行程：45 mm
• 闭合高度：160.5 mm
• 控制 / HMI：STI 2015，触摸屏
• 电源：230 V，50/60 Hz
• 压缩空气：6 bar
• 外形尺寸（W x D x H）：1300 x 2000 x 1800 mm（约，标准设备）
• 重量：380 kg（约，标准设备）
