连接电缆 HV

供电LEMO

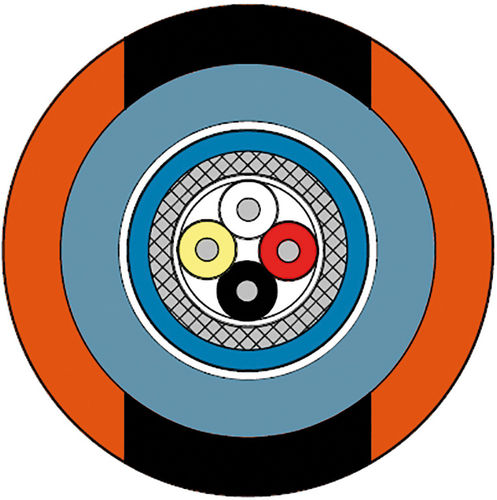

产品: 4极¼-28 UNF母连接器和Lemo Redel连接器 应用: - 与CSM HV IEPE FL 100测量模块一起进行HV加速度测量 突出特点: - 防溅* *请注意标记的防溅区域！ 附加信息: - 您可以在我们的HV手册“电动汽车高压测量技术”中找到更多HV传感器 - 提供带有批号的HV测试证书以实现无缝追溯！ - 可选: 根据要求测试和修理已使用的传感器。 连接器: - 带有橙色弯曲保护套和黑色保护帽的Lemo Redel公连接器，8极，C编码 - 1000 V AC耐电压 – IP 67插入 电缆数据: - 连接电缆: HV IEPE传感器电缆 - 芯绝缘: PFA – 红色、白色、黑色、黄色 - 束护套: PFA – 蓝色符合RAL 5015 - 内护套: PUR – 蓝色符合RAL 5024 - 外护套: PUR - 护套颜色: 橙色带黑色纵向条纹 - 绞合: 分层优化 - 外径: 约4.3 mm - 介电强度: 第二内护套上1000 V AC - 温度范围: 固定敷设: -50/+150 °C，灵活应用: -40/+150 °C 传感器连接侧: - 公连接器: 4针¼-28 UNF用于连接到三轴IEPE加速度传感器（也适用于4针8-36 UNF和4针M4,5） - 屏蔽: 束引出并用收缩套管绝缘 - 温度范围: 束通道: -55°C / +250°C 测试: - 电缆测试: 通过单通道在水浴中 – 5000 V AC – 5分钟 – 参考EN 50264-2-1 - 传感器测试: 根据测量设备新标准61010-1以及VDE指示进行线束连接器的例行测试（测试设备已由VDE批准）。外部接触安全性控制 – 3000 V/1分钟 AC 配置示例: - 项目编号T642-062-666: 连接电缆长度3000 mm，通道1:100 mm / 地:200 mm，4针¼-28 UNF - 项目编号T642-062-794: 连接电缆长度6000 mm，通道1:100 mm / 地:200 mm，4针¼-28 UNF - 项目编号T642-062-635: 连接电缆长度3000 mm，通道1:100 mm / 地:200 mm，4针8-36 UNF 总长度和通道长度可以单独引出。 技术特性 / 规格: - 产品: HV连接电缆，4极¼-28 UNF母连接器和Lemo Redel连接器 - 应用: 与CSM HV IEPE FL 100测量模块一起进行HV加速度测量 - 连接器: Lemo Redel公连接器，8极，C编码，1000 V AC耐电压，IP67 - 电缆: HV IEPE传感器电缆，PFA和PUR绝缘，橙色带黑色条纹，直径约4.3 mm - 温度范围: 固定 -50/+150°C，灵活 -40/+150°C，束通道 -55/+250°C - 介电强度: 第二内护套上1000 V AC - 测试: 电缆测试5000 V AC/5分钟 (EN 50264-2-1)，传感器测试3000 V/1分钟 AC (IEC 61010-1, VDE) - 配置: 可提供多种长度和连接器类型
