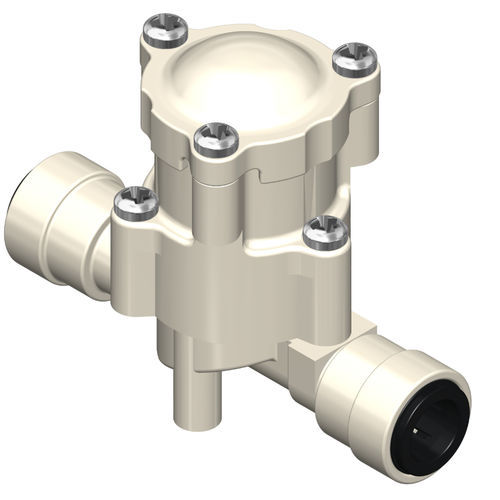

水压力调节器 R

隔膜EPDM硅胶

产品概述

• R Series 限压器：用于水及流体控制的固定出口压力装置。提供多种固定出口压力值，兼容 R Series 安装类型（R Single、R Mini、R Componible、R Modular、R Universal）。

安装

• 可任意方位安装；可选塑料或金属固定支架或固定螺钉以便牢固安装。

应用

• 家用电器
• 工业炉
• 饮水机
• 给排水及卫生设施
• 多功能水疗淋浴与浴缸
• 灌溉系统

物理规格

• 阀体：PA 66 - 30% 玻璃纤维（GF）
• 阀盖：PA 66 - 30% GF
• 密封圈：硅胶
• 隔膜：EPDM 加强型
• 芯体：缩醛树脂（Acetal）
• 口径：ND 10 mm；ND 11 mm

工作参数

• 最大入口压力：10 bar
• 环境温度：最高 60 °C
• 流体温度（典型）：25 °C
• 流体方向：单向
• 提供固定出口压力：0.4；0.5；1.2；1.5；2.0；3.0；4.0 bar
• 二次孔径：ND 5 mm

液压连接

• 外螺纹：1/4"；3/8"；1/2"；3/4"
• 内螺纹：1/8"；1/4"；3/8"；1/2"
• 软管接头：10 mm；13 mm
• 快插接头选项：1/4"；3/8"；6 mm；8 mm；10 mm；15 mm

最小起订量（MOQ）

• 90° 型：120 件
• 180° 型：160 件

型号（摘要）
0.4 bar | R Series 安装：R Single / R Mini / R Componible / R Modular / R Universal | 入口压力：最大 10 bar；出口压力：0.4 bar | 数据表与压力曲线可用
0.5 bar | R Series 安装：R Single / R Mini / R Componible / R Modular / R Universal | 入口压力：最大 10 bar；出口压力：0.5 bar | 数据表与压力曲线可用
1.2 bar | R Series 安装：R Single / R Mini / R Componible / R Modular / R Universal | 入口压力：最大 10 bar；出口压力：1.2 bar | 数据表与压力曲线可用
1.5 bar | R Series 安装：R Single / R Mini / R Componible / R Modular / R Universal | 入口压力：最大 10 bar；出口压力：1.5 bar | 数据表与压力曲线可用
2.0 bar | R Series 安装：R Single / R Mini / R Componible / R Modular / R Universal | 入口压力：最大 10 bar；出口压力：2.0 bar | 数据表与压力曲线可用
3.0 bar | R Series 安装：R Single / R Mini / R Componible / R Modular / R Universal | 入口压力：最大 10 bar；出口压力：3.0 bar | 数据表与压力曲线可用
4.0 bar | R Series 安装：R Single / R Mini / R Componible / R Modular / R Universal | 入口压力：最大 10 bar；出口压力：4.0 bar | 数据表与压力曲线可用

补充信息

• R Single 与双向变体的技术图纸和尺寸视图可用；产品文档中提供 PDF 数据表和压力曲线。

特性 / 技术规格

• 系列：R Series
• 阀体与阀盖材质：PA 66 - 30% GF
• 密封：硅胶；隔膜：EPDM 加强型
• 芯体：缩醛树脂
• 可用固定出口压力：0.4；0.5；1.2；1.5；2.0；3.0；4.0 bar
• 最大入口压力：10 bar
• 工作温度：环境最高 60 °C；流体典型 25 °C
• 流体方向：单向
• 液压连接：多种公/母螺纹尺寸、软管接头及快插接头
• MOQ：120 件（90°）；160 件（180°）
