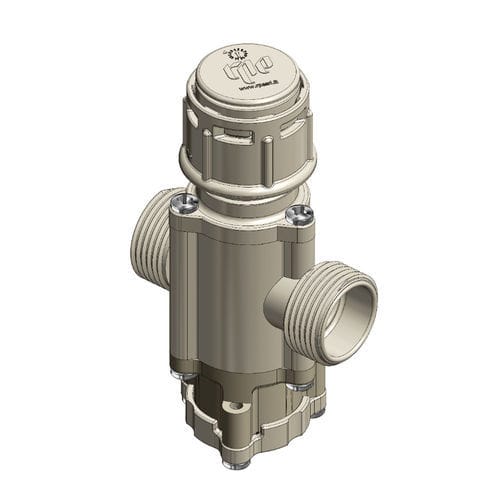

伺服助力电磁阀 R Dual 004

双通NONF

产品名称
R Series Dual 004

物理特性

• 阀体材质：PA 66 - 30% 玻璃纤维（GF）

工作规格

• 工作压力：0.2 - 10 bar
• 环境温度（Tu）：最高 60° C
• 介质温度（Tm）：25° C（参考值）
• 控制方式：常闭 (NC)、常开 (NO)、保持式 (LC)
• 流体方向：单向

电气连接

• Faston 6.3 x 0.8 mm
• 单极线最大长度：5000 mm
• 双极线最大长度：5000 mm

液压连接

• 入口：3/4" 公螺纹
• 出口：3/4" 公螺纹

先导（Pilot）

• 隔膜材料：NBR；LSR；EPDM
• 芯体：不锈钢
• 线圈：F 级（155° C）
• 装配：自攻螺钉

流量计

• 流量计本体：POM
• 装配：自攻螺钉

限压器

• 限压器本体：PA 66 - 30% 玻纤
• 限压器盖：PA 66 - 30% 玻纤
• 垫片：硅胶
• 隔膜：EPDM + 纤维织物
• 芯体：POM
• 密封部件：PA 66 - 30% 玻纤

过滤器

• 过滤器本体：PA 66 - 30% 玻纤
• 过滤器盖：PA 66 - 30% 玻纤
• 垫片：硅胶
• O 型圈：NBR；LSR
• 过滤网：不锈钢
• 过滤孔径：ND 10 mm

数据表（兼容性表）
表头：PILOT | PRESSURE RESTRICTOR | FLOW METER | FILTER
PILOT → | NOT POSSIBLE | NOT POSSIBLE | YES | NO SENSE
PRESSURE RESTRICTOR → | NOT POSSIBLE | NOT POSSIBLE | YES | YES
FLOW METER → | Technical sheet (flow meter) | YES | NO SENSE | NO SENSE
FILTER → | YES | Technical sheet (pressure restrictor/filter) | YES | YES


附加技术资料（连接 / 模块兼容性）
表头：Connection | Flow regulator | Flow restrictor | Filter | Check valve
IN | 3/4" M | NO | NO | NO | NO
OUT | 3/4" M | NO | NO | NO | NO


附加产品图片
提供多张产品细节图片（过滤器视图、进/出口视图、系列功能）。


技术特性 / 规格

• 产品：R Series Dual 004
• 阀体材料：PA 66 - 30% 玻纤
• 工作压力范围：0.2 - 10 bar
• 环境温度上限：60° C
• 介质温度参考：25° C
• 控制选项：NC、NO、Latching
• 流体方向：单向
• 电气连接：Faston 6.3 x 0.8 mm；单极/双极线最大长度 5000 mm
• 液压连接：入口/出口 3/4" 公螺纹
• 先导隔膜：NBR、LSR、EPDM；芯体不锈钢；线圈 F 级（155° C）
• 流量计本体材料：POM
• 限压器材料：PA 66 - 30% 玻纤；垫片 硅胶；隔膜 EPDM + 纤维；芯体 POM
• 过滤器材料：PA 66 - 30% 玻纤（本体/盖）；垫片 硅胶；O 型圈 NBR/LSR；网 不锈钢；孔径 ND 10 mm
