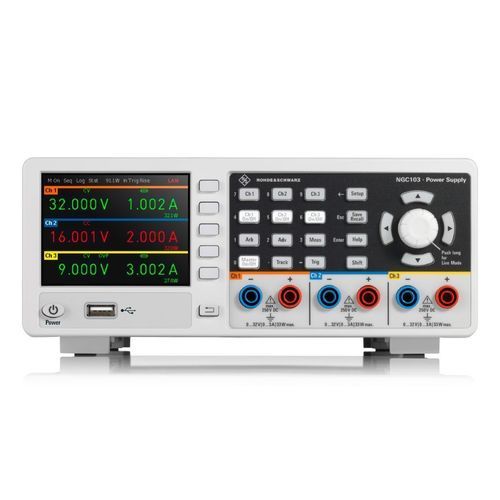

台式电源 R&S®NGC100

直流多输出双输出

概述 R&S®NGC100 直流电源系列（R&S®ESSENTIALS 基本型直流电源）。紧凑且能效高，运行时保持低温和低噪音；提供实用接口与连接器，便于快速操作与特殊应用；可配置为单通道、双通道或三通道。该系列适用于开发实验室、工业环境、制造和教学，并提供在线配置与透明价格流程。

主要特点

• 最大输出功率：100 W
• 每个通道的最大电压：32 V
• 每个通道的最大电流：3 A、5 A 或 10 A（取决于型号）
• 输出采用电位隔离、浮地且具短路保护
• 在线产品配置程序直观且价格透明

特性和优点

• 在多种操作条件下提供最大输出功率: 灵活的功率组合，在整体功率限制范围内提供不同电压/电流组合以获得最大输出。
• 模拟真实场景: 配备 EasyArb 任意波生成功能，可生成复杂时变输出电压/电流序列，驻留时间低至 10 ms，用于模拟电源子系统或故障情形。
• 记录测量值: 支持同时记录所有输出的电压和电流，最大采样率可达 1000 samples/s；带时间戳的数据可导出为 CSV 以便分析与归档。
• 并联与串联操作: 双通道和三通道型号的所有输出相互隔离，通道可串联以提供最高 96 V，或并联以提供最高 10 A；支持浮地和平衡电路连接。
• 控制浪涌电流: EasyRamp 功能可在 10 ms 到 10 s 内逐步增加输出电压，以控制浪涌电流。
• 创建上电序列: 支持输出延迟，可按需以一定延迟单独开启每个通道，满足特定上电顺序要求。
• 补偿电压降: 每个通道提供远端回读（remote sense）连接，以在被测设备输入端补偿引线电压降，改善调节特性与测量精度。
• 启动与触发功能: 后面板电压接口可接收外部触发 (TTL)，用于启动任意波、控制输出延迟或激活数据记录。
• 模拟控制接口: 支持 0–10 V 或 4–20 mA 的外部模拟控制信号直接快速控制输出（0–100%），且控制电压与输出之间电位隔离，便于在浮地应用中安全连接。

可用型号

• R&S®NGC101 — 单通道：1 输出通道；最大输出功率 100 W；通道电压 32 V；通道电流 10 A；订单号示例 3657.2288.02
• R&S®NGC101-G — 单通道，带 GPIB（-G 系列）功能；订单号示例 3657.2288.03
• R&S®NGC102 — 双通道：2 输出通道；最大输出功率 100 W；通道电压 32 V；通道电流 5 A；订单号示例 3657.2359.02
• R&S®NGC102-G — 双通道，带 GPIB；订单号示例 3657.2359.03
• R&S®NGC103 — 三通道：3 输出通道；最大输出功率 100 W；通道电压 32 V；通道电流 3 A；订单号示例 3657.2413.02
• R&S®NGC103-G — 三通道，带 GPIB；订单号示例 3657.2413.03

文档 产品页面提供技术数据表、手册、操作手册、驱动与固件以及合规/证书等文档（可下载技术数据表 PDF）。

特征 / 规格技术

• 输出通道数：1 / 2 / 3
• 总输出功率：最大 100 W
• 每个通道的最大输出功率：100 W / 50 W / 33 W（取决于通道数与型号）
• 每个通道的输出电压：0 V 至 32 V
• 每个通道的最大输出电流：10 A / 5 A / 3 A（按型号）
• 电压纹波与噪声（20 Hz 至 20 MHz）：R&S®NGC101：< 1 mV (RMS)；R&S®NGC102/103：< 450 µV (RMS)
• 电流纹波与噪声（20 Hz 至 20 MHz）：R&S®NGC101：< 1.5 mA (RMS)（测量值）；R&S®NGC102/103：< 1 mA (RMS)（测量值）
• 负载恢复时间（电压在设置值 ±20 mV 内，负载 10%→90%）：< 1 ms（测量值）
• 电压编程分辨率：1 mV
• 电流编程分辨率：< 1 A：0.1 mA（R&S®NGC101：0.5 mA）；≥ 1 A：1 mA
• 电压回读分辨率：1 mV
• 电流回读分辨率：< 1 A：0.1 mA（R&S®NGC101：0.5 mA）；≥ 1 A：1 mA
• 电压回读精度：< 0.05% + 2 mV
• 电流回读精度：典型值 < 0.05% + 4 mA（R&S®NGC101：典型值 < 0.15% + 10 mA）
• 测量功能：电压、电流、功率、能量
• 保护功能：OVP、OCP、OPP、OTP
• FuseLink 功能：支持
• 开机时保险丝延迟：支持
• 感应补偿（inductive compensation）：支持
• 顺序输出（输出延迟/上电序列）：支持
• 外部触发：支持（TTL 后面板触发）
• 任意函数（EasyArb）：支持
• 模拟/调制接口（外部模拟控制）：支持（0–10 V / 4–20 mA 控制）
• 数据记录：支持，最大采样率可达 1000 samples/s，可导出 CSV
• 显示屏：3.5" QVGA 显示
• 后面板连接：每通道 4 线连接器插头块（提供远端回读接口）
• 远程控制接口：标配 USB、LAN；-G 型号另含 IEEE-488 (GPIB)
• 尺寸（宽×高×深）：222 mm × 97 mm × 291 mm
• 重量：约 2.6 kg
• 机架安装：可选 R&S®HZC95 机架适配器（19"，2 HU）
