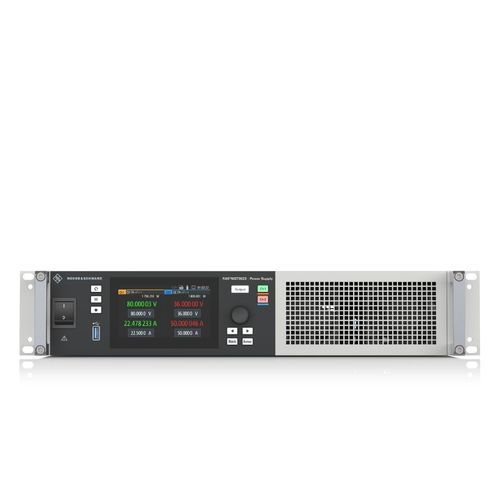

3D电源 R&S®NGT3600

直流双输出单输出

产品概述
R&S®NGT3600 系列为可编程直流电源，单台可提供一或两路完全独立的 1800 W 输出。每路输出支持最高 80 V 或 50 A。设备具备自动量程（FlexPower）、QuickArb、EasyRamp、远端感测、4.3" 触摸屏及内置数据记录功能，可加快测试流程并降低配置错误风险。

主要信息

• 最大输出功率：3600 W（双路）
• 每路最大输出电压：80 V
• 每路最大输出电流：50 A
• 在 Multi-Device 模式下可扩展至最高 480 V 或 300 A
• 直观的在线产品配置器与透明定价

特性与优势

• 4.3" 高分辨率触摸屏：快速导航和虚拟键盘；主界面可查看所有通道状态、统计和保护信息。
• 自动量程（FlexPower）：在宽电压/电流组合范围内自动调整以获得每通道的最大可用功率。
• 通道合并（Channel fusion）：两路输出可串联以获得更高电压，或并联以获得更大电流。
• Multi-Device 模式：可将多台 R&S®NGT3600 同步（主/从架构），最多组合六路输出以构建可扩展的高压堆栈或大电流配置。
• 内置测量：每路输出集成电压、电流测量，分辨率可达 1 mV / 100 µA，提供功率、能量的最小/最大/平均统计值。
• 数据记录：同时记录所有输出的电压与电流，支持带时间戳的 CSV 导出以便分析与归档。
• 任意波形（QuickArb）：生成最短 1 ms 驻留时间的时变电压/电流序列，用于模拟真实电源条件或进行应力测试。

可用型号
R&S®NGT3621 — 输出通道：1 — 最大输出功率：1800 W — 每通道输出电压：max. 80 V — 每通道输出电流：max. 50 A — 起价 8 250 EUR
R&S®NGT3622 — 输出通道：2 — 最大输出功率：3600 W — 每通道输出电压：max. 80 V — 每通道输出电流：max. 50 A — 起价 12 500 EUR

特性 / 技术规格（节选）

• 输出通道数：1 或 2
• 总输出功率：max. 1800 W / 3600 W
• 每通道最大输出功率：1800 W
• 每通道最大输出电压：80 V
• 每通道最大输出电流：50 A
• 电压纹波与噪声（20 Hz ~ 20 MHz，在 35 V / 25 A）：< 5 mV (RMS)（测量）；< 10 mV (Vpp)（测量）
• 电流纹波与噪声（20 Hz ~ 20 MHz）：< 10 mA (RMS)（测量）
• 负载恢复时间（在设定电压 ±200 mV 范围内 10% → 90% 负载变化）：< 1.5 ms（测量）
• 编程分辨率电压：1 mV
• 编程分辨率电流：1 mA
• 读回分辨率电压：1 mV
• 读回分辨率电流：100 µA（一般）；当输出 ≤ 2.5 A 时为 5 µA
• 电压读回准确度：< 0.03% + 6 mV
• 电流读回准确度：< 0.05% + 8 mA（一般）；当输出 ≤ 2.5 A 时为 < 0.05% + 500 µA
• 测量功能：电压、电流、功率、能量
• 保护功能：OVP、OCP、OPP、OTP
• FuseLink 功能与输出开启时的熔丝延时：支持
• 远端感测（Remote sensing）：支持
• 触发输入/输出：支持
• 任意波形（QuickArb）：支持
• 数据记录速率：100 samples/s
• 显示：TFT 4.3" 480 × 272 像素 WVGA 触摸屏
• 远程控制接口（标准）：USB、LAN
• 尺寸（W × H × D）：481 mm × 88 mm × 565 mm
• 重量：13.5 kg / 18.5 kg
