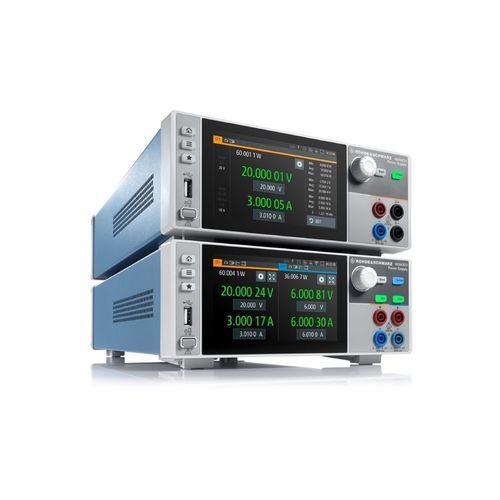

台式电源 R&S®NGM200

直流调节电流恒定

概述
R&S®NGM200 系列为紧凑型高精度直流电源，适用于试验台和实验室。双象限架构支持源/吸收两种工作模式，具备快速负载恢复与高分辨率回读，适合电池模拟、功耗测试和为对噪声敏感的电路供电。

主要参数

• 系统总功率最高可达 120 W（与型号有关）
• 每通道输出电压：0 V 至 20 V
• 每通道最大电流：≤6 V 时最大 6 A；＞6 V 时最大 3 A
• 高速数据记录：最高 500 ksample/s（FastLog）
• 紧凑外形，5" TFT 触控显示；支持 USB/LAN 远程控制

典型应用

• 电池测试与电池行为模拟
• 电压跌落与负载瞬变的模拟
• 功耗分析与待机电流表征
• 为对电源噪声敏感的器件或 DUT 供电

功能与优势

• 电池模拟 – 可选 R&S®NGM‑K106：根据荷电状态模拟容量、开路电压（Voc）与等效串联电阻（ESR），在真实工况下为 DUT 供电。
• 快速采集（FastLog） – 电压/电流采样率最高可达 500 ksample/s（2 µs 分辨率）；可存储至外部 USB 或通过 USB/LAN 传输；双通道型号支持并行采集。
• 数字电压表（DVM） – 可选 R&S®NGM‑K104：激活内部 DVM 端口，可在用户电路中任意点测量，减少外部 DMM 需求。
• 6½ 位回读 – 电压、电流与功率测量具高分辨率（视量程可达 µV / nA 级别）。
• 快速负载调节 – 对 10%→90% 负载跃变（设定电压 ±20 mV）恢复时间 < 30 µs，减少过冲与电压下陷。
• 极低纹波与噪声 – 输出纹波 < 500 µV RMS，峰‑峰 < 2 mV（20 Hz–20 MHz，实测），适用于敏感电路。
• 双象限操作 – 支持源/吸收以模拟电池或负载，自动切换模式并在吸收时显示负电流。
• 保护与实用功能 – OVP/OCP/OPP/OTP、FuseLink、Sense、输出序列、触发 I/O、QuickArb、Standard 与 FastLog 数据记录。

可用型号（摘要）

• R&S®NGM201 — 单输出通道，最大输出 60 W，0–20 V，通道电流：≤6 V：0–6 A；＞6 V：0–3 A。
• R&S®NGM202 — 双输出通道，系统最大输出 120 W，每通道 0–20 V，相同电流限制；支持并行采集。

技术规格

• 输出通道数：1 / 2
• 总输出功率：最大 60 W / 120 W
• 单通道最大输出功率：60 W
• 通道输出电压：0 V 至 20 V
• 通道最大输出电流：≤ 6 V：6 A；＞ 6 V：3 A
• 电压纹波与噪声（20 Hz–20 MHz）：< 500 µV RMS；< 2 mV 峰‑峰（实测）
• 电流纹波与噪声（20 Hz–20 MHz）：< 1 mA RMS（实测）
• 负载恢复时间（10%→90%，设定电压 ±20 mV）：< 30 µs
• 编程分辨率：电压 1 mV；电流 0.1 mA
• 回读分辨率：电压（20 V：20 µV；5 V：5 µV）、电流（10 A：20 µA；1 A：2 µA；100 mA：200 nA；10 mA：20 nA）
• 回读精度：按量程示例（电压 <0.02% + 偏移；电流 <0.05% + 偏移）
• 显示：5" TFT WVGA 触控；后面板接线：每通道 4 线接线端子
• 远程控制接口：USB、LAN（可选 WLAN、IEEE‑488）
• 尺寸（宽×高×深）：222 × 97 × 436 mm；重量：约 7.2–7.4 kg
