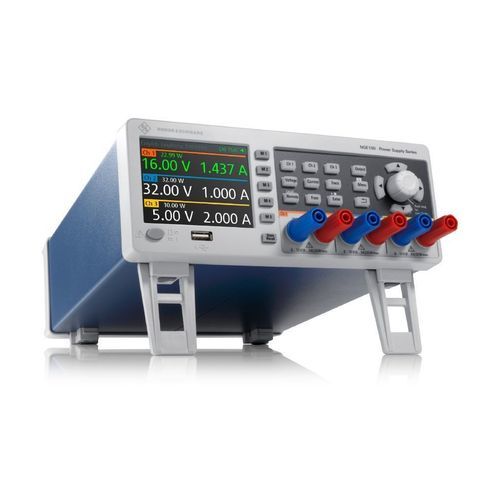

台式电源 R&S®NGE100B

直流调节电流恒定

产品概述
R&S®NGE100B 直流电源系列提供低纹波输出和一组实用功能，适用于台式测试与实验室应用。可选两通道（R&S®NGE102B）或三通道（R&S®NGE103B）型号，通道独立可控。典型应用场景包括研发、教学、制造测试、维护与维修。页面提供在线配置器以便快速选型。

适用场景与要点

• R&S®NGE102B：2 个独立通道；R&S®NGE103B：3 个独立通道
• 最大总输出功率：66 W（NGE102B）/ 100 W（NGE103B）
• 每通道输出电压：0 V 至 32 V
• 每通道最大输出电流：最高 3 A
• 标准接口：USB（VCP/TMC）；可选：LAN（LXI）、无线 LAN、数字触发 I/O（4 位）

功能与优势
通道电位隔离
各通道电路彼此完全隔离且不接壳地，便于串联或形成双极性输出，避免复杂被测件（DUT）中的接地冲突。

并联与串联操作
通道等效，可串联以获得更高电压（R&S®NGE103B 最高可达 96 V，R&S®NGE102B 最高可达 64 V），或并联以获得更大电流（两通道组合时最高可达 6 A；三通道组合时最高可达 9 A）。

保护功能
支持按通道设置的限制：最大电流（电子保险丝 / OCP）、最大电压（OVP）、最大功率（OPP）和温度保护（OTP）。达到限制时，受影响的输出会被切断并显示提示。可选 FuseLink 功能支持跨通道过流联动。

颜色编码的工作状态
3.5" QVGA 显示屏（320 × 240）以颜色显示工作状态：恒压模式绿灯、恒流模式红灯、通道不活动为白色；当前设置的通道以蓝色背景突出显示。

互联性

• 前面端子：4 mm 安全接线柱
• USB 接口：虚拟 COM 端口与 TMC 类（标准）
• 可选 LAN（LXI），带集成 Web 服务器（R&S®NGE-K101）
• 可选无线 LAN（R&S®NGE-K102）
• 后端可选数字触发 I/O（4 位）（R&S®NGE-K103）

其他亮点
EasyArb 任意波形功能；测量功能包括电压、电流、功率与能量；以用户为中心的显示与操作设计，便于查看状态与设置。

可用型号

• R&S®NGE102B — 输出通道：2 — 总输出功率最大 66 W — 每通道 0 V 至 32 V — 每通道 0 A 至 3 A — 起始价 1.010 EUR
• R&S®NGE103B — 输出通道：3 — 总输出功率最大 100 W — 每通道 0 V 至 32 V — 每通道 0 A 至 3 A — 起始价 1.190 EUR

特性 / 技术规格

• 输出通道数：2 或 3
• 总输出功率：最大 66 W（NGE102B）/ 100 W（NGE103B）
• 每通道最大输出功率：33.6 W
• 每通道输出电压：0 V 至 32 V
• 每通道最大输出电流：3 A
• 电压纹波与噪声（20 Hz 至 20 MHz）：典型 < 1.5 mV RMS；< 20 mV 峰峰值（测量）
• 电流纹波与噪声（20 Hz 至 20 MHz）：< 2 mA RMS（测量）
• 负载恢复时间（10%→90% 在 ±20 mV 内）：< 200 µs（测量）
• 编程/回读分辨率 — 电压：10 mV；电流：1 mA
• 回读精度 电压：< 0.1 % + 20 mV；电流：< 0.1 % + 5 mA
• 测量功能：电压、电流、功率、能量
• 保护功能：OVP、OCP、OPP、OTP；支持 FuseLink
• 任意函数：EasyArb
• 显示：3.5" QVGA（320 × 240）
• 远程接口（标准）：USB（VCP/TMC）；可选：LAN（LXI）
• 尺寸（W × H × D）：222 mm × 97 mm × 310 mm
• 重量：约 4.9 kg / 5.0 kg（视型号而定）
• 机架安装：通过 R&S®HZC95 选项
