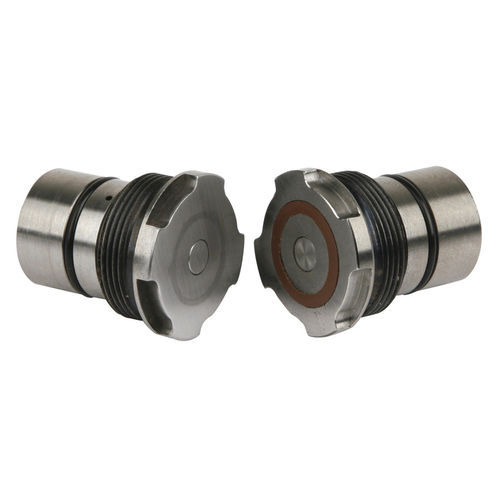

液压耦合器 F9.461 series

耦合元件用于带有托盘交换系统的机床，以便将液压油和压缩空气从机床工作台输送到夹具。 这些自动闭合联轴器表面平整，没有用于密封的突出元件。因此不需要精确定位，允许的径向定位偏差不超过 2 毫米。由于表面平整，联轴器表面很容易清洁。由于省略了主动轴向联轴器行程，因此可以实现全新的联轴器运动解决方案。 功能 这些获得专利的联轴器并不像通常那样通过联轴器行程中的相互推动打开单向阀，而是通过液压管路中的压力增加来打开单向阀。两个联接元件的内部单向阀（联接柱塞）都设计成活塞式。在减压模式下，它们通过压力弹簧保持关闭。 一旦管路中产生的压力大于压力弹簧的作用力，压力发生器一侧的联轴器 (1) 就会打开。此时，对面联轴器 (2) 的前端也会产生压力，并相应地打开该联轴器。管路可自由通向连接的气缸。 如果管路需要卸压，只要压力低于关闭压力，联轴器就会自动关闭。
