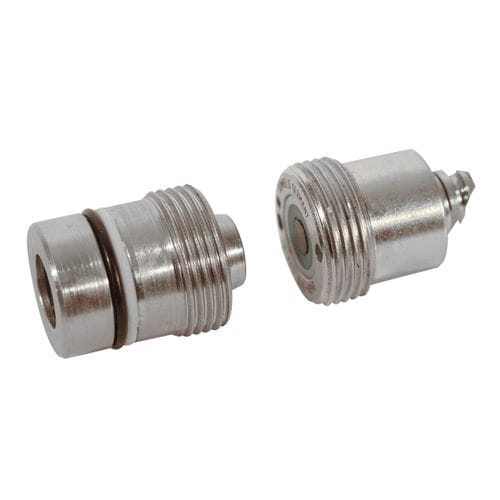

液压耦合器 F9.428 series

在配有托盘交换系统的机床上，耦合元件将液压油或压缩空气从机床工作台输送到液压夹具。 说明 耦合机构和耦合接头采用轴向密封（见耦合情况），耦合行程非常短。 联接机构的前端光滑，在有切屑形成时易于清洁。如果凹槽密封盘损坏，可以用装配工具轻松更换。 内置式通过中间板固定，特别适用于多联轴器（另见数据表 F 9.440）。 中间板（定位板或盖板）必须吸收液压产生的轴向力。 如果是螺纹体类型，则将联接机构直接拧入底板，将联接接头拧入夹具。根据密封情况的不同，耦合元件既可以带压耦合，也可以无压耦合。 带预紧阀（VSV）的耦合接头 对于双作用油缸，单个夹紧元件或控制元件的内部漏油会导致松开耦合时回油管中的压力升高，从而造成功能不良或夹紧力损失。内置 VSV 可将压力增加限制在 5 巴以内。如果超过该压力，液压油就会泄漏，这表明内部泄漏较大。
