滚珠轴承

径向轴向角接触

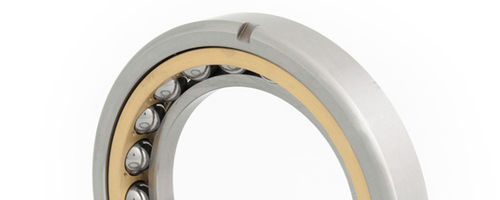

四点接触球轴承是单列角接触球轴承，其滚道设计用于承受两个方向的推力载荷。同时，径向载荷可以部分地支持到与轴向载荷成比例的数值。这种轴承在轴向需要的空间比双列轴承小。通常情况下，支持两个方向推力载荷的单列四点接触球轴承与另一个纯径向轴承一起安装。在这种情况下，四点接触球轴承以径向游隙安装在轴承座上，它们作为纯推力轴承使用。 类型Q 两件式外圈周向剖分 一件式内圈 一件式机械加工的黄铜保持架引导在内圈上(MB) 主要支持轴向载荷 两个定位槽(N2) QJ型 一件式外环 两件式内环周向分割 一件式机加工的黄铜保持架在外环上导向(MA) 主要支持轴向载荷 两个定位槽(N2)
