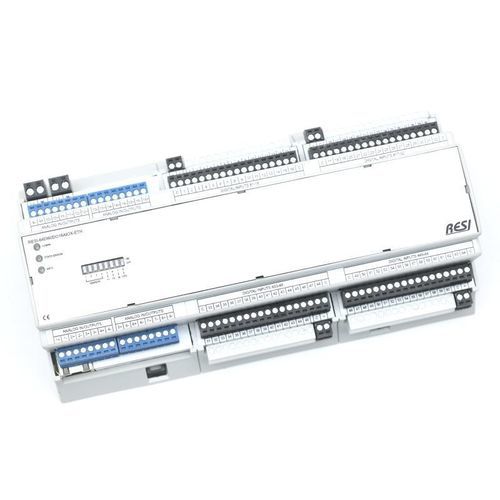

模拟I/O模块

数字RS-485以太网

概述
RESI IO 模块针对楼宇自动化、工业自动化和基础设施应用而设计。根据内置 IO 总量，提供 4 MU、8 MU 或 12 MU 尺寸，适配标准 45 mm 配电柜切口，可安装于常见配电柜中。产品系列涵盖数字输入、通用模拟 I/O 和继电器输出的混合配置，以满足不同的 I/O 需求。

接口与协议
提供两种接口版本：

• RS485 接口，支持 MODBUS/RTU 从站协议
• 以太网接口，支持 MODBUS/TCP 服务端协议

所有模块还提供用于与媒体控制系统或 IoT 控制器（Node-RED、NodeJs、Python）集成的简洁 ASCII 命令协议。以太网版本在需要时还支持通过以太网的 MODBUS/RTU。

配置
使用免费 RESIConfigurator 软件对模块进行参数化和测试。每台产品随附完整的 ASCII 命令列表和带有详细说明的 MODBUS 寄存器表，便于快速调试与上线。

I/O 类型与功能
本产品组包含以下类型的模块：

• 通用模拟输入或输出（可按通道配置）
• 数字输入
• 用于交流或直流负载的继电器输出

通用模拟 I/O 特性
部分旗舰模块提供灵活的通用模拟输入/输出，每通道可独立配置为：

• 模拟输入：0/2–10 V 或 0/4–20 mA
• 模拟输出：0/2–10 V 或 0/4–20 mA
• 电阻输入（0–1 MΩ）
• 温度传感器输入：PT100、PT1000 或 NI1000-DIN43760
• 数字输入（无源触点或 24 Vdc）

数字输入与继电器
数字输入设计用于最大 48 Vdc 的直流信号。继电器输出为 Form A（常开），触点材料为 AgSnO2，最大额定电流可达 6 A。可切换电压根据配置不同可支持最高 30 Vdc 或最高 250 Vac（交流电路）。

选项 / 变体

• 接口：RS485（ASCII + MODBUS/RTU 从站）或 Ethernet（ASCII + MODBUS/TCP 服务端）
• 模拟 I/O 变体：4xAIOX / 8xAIOX / 16xAIOX（通用模拟 I/O，每通道可选 0/2–10 V、0/4–20 mA、RTD、DI）
• 数字与继电器组合：例如 32xDI（≤48 Vdc）+ 12x继电器（≤30 Vdc、≤250 Vac、≤6 A）；也提供其他继电器数量和 DO 的变体

随附文档
每款产品随附 ASCII 命令列表、MODBUS 寄存器表以及目录/产品附件文档（目录页、产品附件、手册和证书），以支持集成与合规需求。

技术规格

• 产品系列：RESI IO modules
• 典型宽度：4 MU、8 MU 或 12 MU
• 切口：适用于 45 mm 配电柜切口
• 接口：RS485（MODBUS/RTU 从站）或 Ethernet（MODBUS/TCP）
• 协议：MODBUS/RTU、MODBUS/TCP、ASCII 命令协议
• 电源：宽范围 12–48 Vdc
• 每通道模拟 I/O：可配置为 0/2–10 V、0/4–20 mA、电阻（0–1 MΩ）、RTD（PT100、PT1000、NI1000-DIN43760）或数字输入（无源触点 / 24 Vdc）
• 数字输入：最高 48 Vdc
• 继电器输出：Form A（常开）、AgSnO2 触点、最高 6 A；支持电压最高 30 Vdc 或 250 Vac，视配置而定
• 示例参考型号：RESI-32DI12RO4AIOX-SIO
• 典型价格（不含税）：484.50 EUR
• 配置与测试软件：RESIConfigurator
