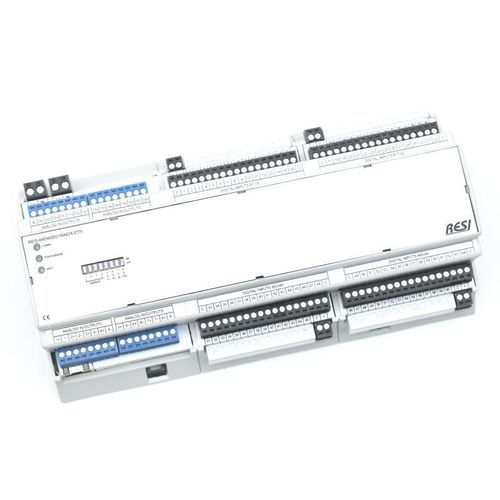

模拟I/O模块

数字MODBUS以太网

概述
EA 模块用于楼宇自动化、工业自动化和基础设施应用。宽度有 4、8 或 12 TE（取决于总 I/O 数），这些 I/O 模块适配标准控制柜，并兼容标准机箱的 45 mm 开孔。

协议与接口
支持的接口和协议：

• RS485：ASCII + MODBUS/RTU（从站）
• 以太网：ASCII + MODBUS/TCP（服务器）以及 MODBUS/RTU over Ethernet

配置
可使用免费软件 RESIConfigurator 进行调试和参数设置。每个产品均随附完整的 ASCII 命令列表和带有详细说明的 MODBUS 寄存器表。

模拟与数字功能（产品系列）
该系列包含具有数字输入、数字输出以及通用模拟输入或输出的 EA 模块。旗舰模块支持按通道选择不同功能（通道级）：

• 模拟输入：0/2–10 V 或 0/4–20 mA
• 模拟输出：0/2–10 V 或 0/4–20 mA
• 电阻输入：0–1 MΩ
• RTD 输入：PT100、PT1000、NI1000（DIN43760）
• 数字输入：无源触点或 24 V DC

数字 I/O 与输出
数字输入适用于最高 48 V DC 的直流信号。数字输出适用于最高 30 V 的直流信号。I/O 模块提供带独立电源的输出组（例如在同一模块上组合 12 V 和 24 V 输出）。

诊断与电流承载能力
每通道最高 700 mA 输出电流的 EA 模块提供广泛的诊断功能（热过载检测、短路、开路、过流情况检测）。输出具有短路保护。RESI-Lxxx 产品每通道最高提供 350 mA 输出电流，诊断信息较少，但成本更低。

可选变体 / 配置
示例选项（节选）：

• EAs 接口：RS485：ASCII+MODBUS/RTU 从站协议，或以太网：ASCII+MODBUS/TCP 服务器协议
• EAs 模拟：4xAIOX、8xAIOX、16xAIOX（通用模拟输入或输出：0/2–10 V、0/4–20 mA、RTD、DI）
• EAs 数字：例如 6xDE+6xDA（≤30 V DC、≤700 mA）— 其他组合：16xDE+15xDA、32xDE+30xDA、64xDE+60xDA、70xDE+66xDA 等

集成 / 应用
模块可与媒体控制系统或 IoT 控制器结合使用，支持 Node-RED、NodeJs 或 Python。宽输入电源：12–48 V DC。

特性 / 技术规格

• 产品系列：EA Modules (EAs)
• 安装：适用于标准机箱的 45 mm 开孔
• 宽度：4 TE、8 TE 或 12 TE（取决于 I/O 数量）
• 接口：RS485（ASCII、MODBUS/RTU 从站），以太网（ASCII、MODBUS/TCP 服务器，MODBUS/RTU over Ethernet）
• 协议：ASCII、MODBUS/RTU、MODBUS/TCP
• 模拟功能：I/O 0/2–10 V、0/4–20 mA；RTD：PT100、PT1000、NI1000（DIN43760）；电阻输入 0–1 MΩ
• 数字输入：最高 48 V DC
• 数字输出：最高 30 V DC
• 最大输出电流（旗舰模块）：每通道最高 700 mA
• 最大输出电流（RESI-Lxxx 产品）：每通道 350 mA
• 诊断功能：热过载、短路、开路、过流检测
• 供电电压：12–48 V DC（宽输入）
• 可通过以下方式配置：RESIConfigurator；提供 ASCII 命令列表和 MODBUS 寄存器表
