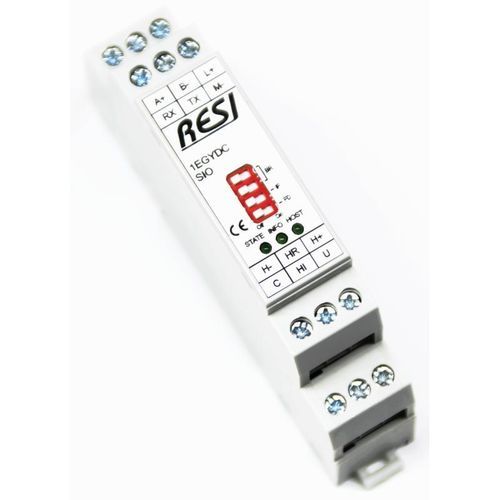

单相电子能量计 RESI-1DCEGY

DIN导轨RS-485带数据记录器

概述
RESI 提供专用直流智能电表，适用于电信或其他需要测量直流电压至 100 V、直流电流至 255 A 的应用。两种模块变体会周期性地将计算得到的功率和能量值存储在铁磁性 RAM 中，以便在断电后恢复数据。固件支持配置外部分流器或霍尔传感器，量程可设为 1 A 至 255 A。

版本 / 型号

• RESI-1DCEGYS-SIO：DC 智能电表，100 V，255 A，分流器，MODBUS/RTU + ASCII，1x RS232 + 1x RS485
• RESI-1DCEGY-SIO：DC 智能电表，100 V，255 A，霍尔传感器，MODBUS/RTU + ASCII，1x RS232 + 1x RS485
• RESI-1DCEGYS-ETH：DC 智能电表，100 V，255 A，分流器，MODBUS/TCP + ASCII，1x 以太网
• RESI-1DCEGY-ETH：DC 智能电表，100 V，255 A，霍尔传感器，MODBUS/TCP + ASCII，1x 以太网

通信与集成
模块支持 MODBUS/RTU（通过 RS232 或 RS485）和 ASCII 文本命令，或通过以太网的 MODBUS/TCP 与 ASCII 套接字。适用于连接 PLC、工业 PC、自动化系统、媒体控制器、微型计算机、Raspberry Pi、Arduino 及专用硬件。配置通过简单命令执行（MODBUS 寄存器或 ASCII 文本命令）。

存储 / 数据安全
两种模块会周期性地将计算的功率和能量值写入铁磁性 RAM，以便在断电后恢复测量数据。

文档 / 随附内容（不含 URL）

• 用户手册（RESI-M-xxx-SIO-ETH，多语言）
• 各型号的产品附页（RESI-PA-...，SIO/ETH 型号）
• MODBUS 映射与 ASCII 命令列表（按产品）
• 目录页 / 产品组合（直流智能电表概览）
• 合格声明 / CE 文件

特性 / 技术规格

• 电压测量范围（DC）：最高 100 V
• 电流测量范围（DC）：最高 255 A
• 支持的传感器类型：外部分流器或霍尔传感器（可配置，1 A 至 255 A）
• 数据存储：将功率与能量周期性写入铁磁性 RAM
• 通信协议：MODBUS/RTU、MODBUS/TCP、ASCII 文本命令
• 接口：RS232、RS485（SIO 型号）；以太网（ETH 型号）
• 兼容设备：PLC、工业 PC、自动化系统、媒体控制器、微型计算机、Raspberry Pi、Arduino 及专用硬件
• 示例产品编号：RESI-1EGYDCS-SIO
