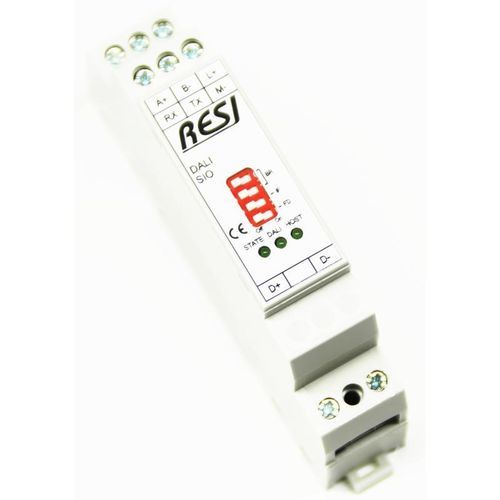

通信网关 RESI-DALI series

TCP以太网RS232

概述
我们的 DALI 网关为控制 DALI 1.0 和 DALI 2.0 照明系统提供技术解决方案。专用 DALI 电源补充产品系列。网关支持 DALI 配置文件 DT6（双色/可调白光 LED 控制）和 DT8（RGB / RGBW 控制）。DALI 2.0 传感器和命令设备可由网关处理。

支持的控制器与集成
网关可连接多种控制器类型：

• PC
• PLC
• DDC
• 媒体控制器
• 单板计算机
• Raspberry Pi
• Arduino
• 定制硬件

集成方式为 MODBUS（RTU 或 TCP）或使用简单的 ASCII 命令集。

如何配置
使用免费软件 RESIConfigurator 对 DALI 网关进行参数设置和测试：初始化新的 DALI 灯具、测试整个 DALI 照明网络并配置单个灯具参数。

产品型号

• RESI-DALI-SIO：DALI 1.0+2.0 主控，MODBUS/RTU + ASCII，1x RS232 + 1x RS485
• RESI-DALI-ETH：DALI 1.0+2.0 主控，MODBUS/TCP + ASCII，1x Ethernet
• RESI-DALI-PS：DALI 1.0+2.0 电源

目录与总览（节选）

• 网关产品的目录与总览
• RESI-Products-DALI-1.0-2.0-EN.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-26-DALI Overview.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-27-DALI Overview 2.pdf

手册 / 产品附件（节选）

• RESI-M-xxx-SIO-ETH-EN.pdf (manual)
• RESI-M-DALI-EMERGENCYLAMPS-EN.pdf
• RESI-PA-RESI-DALI-SIO-DE-EN.pdf
• RESI-PA-RESI-DALI-ETH-DE-EN.pdf
• RESI-PA-RESI-DALI-PS-DE-EN.pdf
• RESI-L-DALI-SIO,ETH-MODBUS+ASCII-EN.pdf (MODBUS/ASCII command list)
• RESI-DECLARATION-OF-CONFORMITY-CE-DALI-EN.pdf

其他技术文档（节选）

• RESI-CATALOG-GATEWAYS-EN-GW-28-RESI-DALI-SIO.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-29-RESI-DALI-ETH.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-30-RESI-DALI-PS.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-34-DALI MODBUSConfigurator.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-35-DALI cable topology.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-36-DALI Q&A.pdf

技术规格

• 支持的 DALI 版本：DALI 1.0 和 DALI 2.0
• 支持的 DALI 配置文件：DT6、DT8
• DT6：双色/可调白光 LED 控制（例如 冷白–暖白）
• DT8：用于射灯和 LED 灯带的 RGB / RGBW 控制
• 集成协议：MODBUS（RTU 或 TCP）和 ASCII 命令集
• 配置工具：RESIConfigurator（免费软件）
• 可用型号 / MPN：RESI-DALI-SIO、RESI-DALI-ETH、RESI-DALI-PS
• 各型号典型接口：RS232 + RS485（SIO）、1x Ethernet（ETH）
• 示例显示价格：不含税 220（货币另行标注）
• 重量（产品数据）：0.300000 kg
