带扫描系统装载系统 RCL 410

用于工件机器人半自动

概述

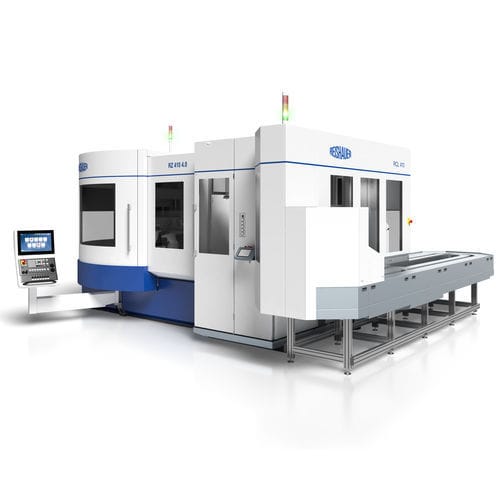

Reishauer RCL 410 上料系统可与 Reishauer 型号 RZ 410 的通用磨床连接，原则上也适用于 RZ 550 和 RZ 1000。用于实现快速上料和短换线时间，适合反复的中小批量生产。

主要特点

• 与 Reishauer RZ 410 兼容（亦适用于 RZ 550 和 RZ 1000）
• 单/双夹持器可选（双夹持器可按需提供；预计自 2026 年第2季度起供应）
• 半自动、直观的工件示教，便于调试
• 可存储工件程序，缩短换线时间
• 实现无工具换型
• 占地紧凑：标准带式储存时约 12.5 m²
• 集成带式储存，支持扩展
• 维护需求低
• Swiss Made

标准配置

• C 轴：行星齿轮、同步电机、带夹持器的回转臂
• Y 轴：直线导轨、同步带、行星齿轮、同步电机
• Z 轴：直线导轨、滚珠丝杠、同步电机
• 带油箱的集中润滑系统
• 集成带式储存
• 外围系统：电柜、外壳、集油盘、调平件
• 接口：ProfiNet 和 Multipol
• 远程维护

工作范围

• 工件最大直径：410 mm
• 轴最大长度：600 mm
• 夹持器：单 / 双 *
• 工件最大重量：1 x 50 kg / 2 x 25 kg
• 带式储存总载荷最大：1000 kg
• 机器重量：3100 kg
• 占地：标准带式储存时约 12.5 m²

CNC 控制 / 软件

• PLC：Siemens S7-1500
• HMI：Siemens SIMATIC HMI KTP 700 F

可选项

• 油离心机
• 基于轮廓掩码的工件检测
• 工件叠放
• 外部带式储存集成
• 第三方系统（机器人）集成
• 相机系统

备注
所有技术参数如有更改，恕不另行通知。

技术参数

• 型号：RCL 410
• 兼容性：Reishauer RZ 410（亦适用于 RZ 550 和 RZ 1000）
• 工件最大直径：410 mm
• 轴最大长度：600 mm
• 夹持器：单 / 双（双夹持器可按需提供）
• 工件最大重量：1 x 50 kg / 2 x 25 kg
• 带式储存总载荷最大：1000 kg
• 机器重量：3100 kg
• 占地：标准带式储存时约 12.5 m²
• 轴构成：C 轴（行星齿轮、同步电机）、Y 轴（直线导轨、同步带、行星齿轮、同步电机）、Z 轴（直线导轨、滚珠丝杠、同步电机）
• 带油箱的集中润滑系统
• 接口：ProfiNet 和 Multipol
• 远程维护能力
• PLC：Siemens S7-1500；HMI：Siemens SIMATIC HMI KTP 700 F
• 可选项：油离心机、轮廓掩码工件检测、叠放、外部带式储存集成、第三方系统集成（机器人）、相机系统
• Swiss Made；工件程序可存储；半自动工件示教；无工具换型；低维护
