工件装载系统 RCL x60

半自动

详情

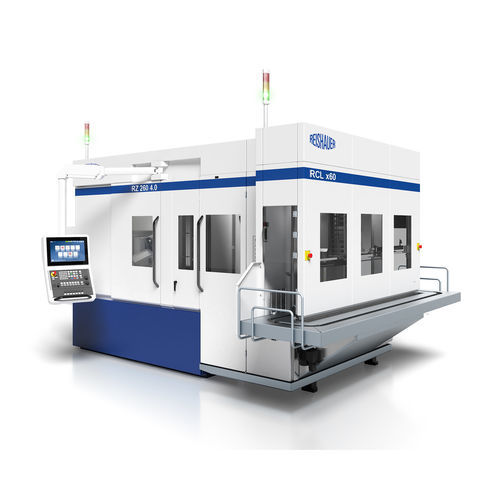

Reishauer RCL x60 是用于盘式和轴式齿轮的自动上料系统，旨在减少非生产性停机时间，并通过模块化配置选项根据生产需求进行定制。RCL x60 最小占地约 6 m²，可与 Reishauer RZ x60 齿轮磨削机集成，以提升齿轮加工效率。

主要特点

• 可连接 Reishauer RZ x60 4.0 齿轮磨削机
• 单/双抓手配置
• 用户友好的半自动工件示教
• 通过可存储的工件程序缩短换线时间
• 无工具换型
• 标准皮带存储占地最小约 6 m²
• 整合的皮带存储，可选扩展
• 维护需求低
• 瑞士制造

标准配置

• C 轴：行星齿轮、同步电机、带抓手的回转臂
• Y 轴：线性导轨、时规带、行星齿轮、同步电机
• Z 轴：线性导轨、滚珠丝杠、同步电机
• 带油箱的集中润滑
• 集成皮带存储
• 外围系统：电柜、外壳、集油盘、调平元件
• 接口：ProfiNet 和 Multipol 通信
• 远程维护

工作范围

• 最大工件直径：260 mm
• 最大轴长：400 mm
• 抓手：单 / 双
• 最大工件重量：1 x 20 kg 或 2 x 20 kg
• 皮带存储总负载（最大）：380 kg
• 机器重量：2500 kg

CNC 控制 / 软件

• PLC：Siemens S7-1500
• HMI：Siemens SIMATIC KTP 700 F

可选项

• 油分离离心机
• NOK / SPC 工站，可配置最多六个位置
• 使用轮廓掩码进行工件检测
• 工件堆叠
• 外部皮带存储集成
• 第三方系统集成（机器人）
• 相机系统

技术规格

• 型号：Reishauer RCL x60
• 最小占地（标准皮带存储）：约 6 m²
• 最大工件直径：260 mm
• 最大轴长：400 mm
• 抓手配置：单或双
• 最大工件重量：1 x 20 kg 或 2 x 20 kg
• 皮带存储总负载（最大）：380 kg
• 机器重量：2500 kg
• 轴：C 轴（行星齿轮、同步电机）、Y 轴（线性导轨、时规带、行星齿轮、同步电机）、Z 轴（线性导轨、滚珠丝杠、同步电机）
• 带油箱的集中润滑
• 集成皮带存储；可集成外部皮带存储
• 外围系统包括电柜、外壳、集油盘、调平元件
• 通信接口：ProfiNet 和 Multipol
• 远程维护能力
• PLC：Siemens S7-1500
• HMI：Siemens SIMATIC KTP 700 F
• 可选项：油分离离心机、NOK/SPC 工作站（最多 6 个位置）、轮廓掩码检测、堆叠、第三方系统集成（机器人）、相机系统
• 原产地：瑞士制造
