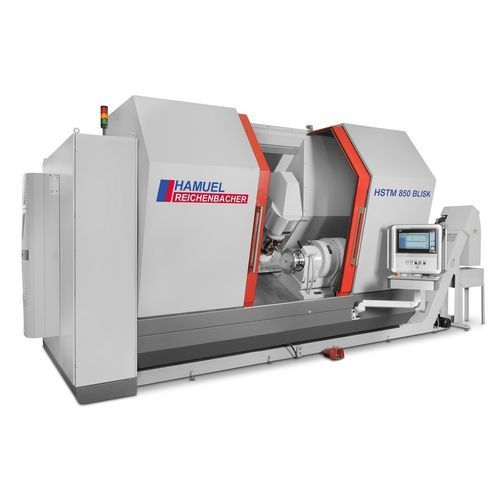

5轴CNC加工中心 HSTM 500-2500旋转主轴HSK A-6330工具
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 旋转主轴
- 主轴头
- HSK A-63
- 工具数量
- 30工具
- 应用
- 涡轮叶片加工, 单块叶片盘
- 其他特性
- 高速, 高效率, 紧凑型, 精准, 模块化
- X轴
最多: 2,400 mm
(94.49 in)最少: 930 mm
(36.61 in)- Y轴
240 mm, 400 mm, 700 mm
(9.45 in, 15.75 in, 27.56 in)- Z轴
400 mm, 570 mm, 830 mm
(15.75 in, 22.44 in, 32.68 in)- 转速
3,800 rpm
(23,876 rad.min-1)最多: 16,000 rpm
(100,531 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 输出功率
54 kW
(73.42 hp)- X轴进给速度
40 m/min, 65 m/min
- Y轴进给速度
40 m/min, 65 m/min
- Z轴进给速度
40 m/min, 65 m/min
- 最大台面负荷
80 kg, 120 kg, 200 kg, 250 kg, 300 kg
(176 lb, 265 lb, 441 lb, 551 lb, 661 lb)- 放置精度
0.005 mm, 0.009 mm
(0.0002 in, 0.00035 in)- 整体长度
最多: 9,500 mm
(374 in)最少: 4,400 mm
(173.2 in)- 整体宽度
2,800 mm, 3,000 mm, 3,750 mm
(110.2 in, 118.1 in, 147.6 in)- 总高度
3,000 mm, 3,100 mm, 3,200 mm, 4,095 mm
(118.1 in, 122 in, 126 in, 161.2 in)
产品介绍
发挥您的竞争优势！五轴加工中心 HSTM 具有水平部件定位功能，特别适用于涡轮机和压缩机叶片、叶盘/叶轮和/或径向压缩机风扇的加工。为了获得最佳的质量分布、良好的装载条件和加工过程的无障碍视角，导轨系统以 45° 角向前方倾斜。
配置示例
出色的正常运行时间
高静态和动态刚度
所有轴向的热稳定性
模块化结构
人体工程学设计
电主轴转速高、扭矩大
最佳的机床动态性能，缩短工件加工时间
最佳的维护和服务便利性
最高的精度和表面质量要求
自动更换刀具和部件
静压 A 轴和 C 轴（可选）带来出色的表面质量
精度和经济性
在可达到的精度和表面质量方面，HSTM 甚至超过了现代叶片加工的最高要求。HSTM 的坚固性和刚性以及 HSC 支座的集成确保了持续的最高生产率。
极强的适应性
机床结构紧凑，可在客户工厂快速灵活地安装，对地面基础没有任何特殊要求。
---
