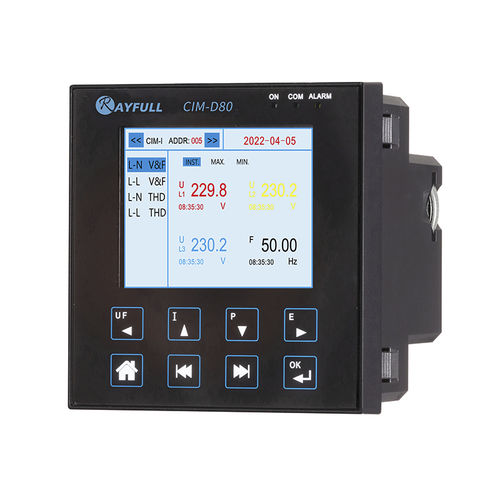

电压测量显示模块 CIM-D80

液晶彩色用于电流测量

CIM-D80为瑞弗分体式电表方案的显示模块，是针对电力参数采集、分析以及电能计量而设计的。该分体式方案支持多种电力参数的测量分析，如电压，电流，功率因数，谐波含有量等，同时能够提供多种电能参数的计量，如双向有功、无功电量等。 CIM-D80作为显示模块，配备2种不同的通讯接口，即RS485 Modbus RTU接口及以太网接口，最高波特率支持38400bps，用户可根据实际需要选择通讯方式，以实现远程的数据抄读功能。 同时，大屏LCD和触摸式按键设计，可以方便用户进行各种测量参数的本地查看和设置操作，产品具备密码保护功能，确保产品的数据安全性。 CIM（分体式）方案其作为一种集成化的智能电力管理设备，以其便捷、高效的特点受到了越来越多家庭和企业的青睐。分体式电表的出现，让电力管理变得更加智能化和高效化，为人们带来了更加便捷的生活。 测量参数：电压/电流/功率/电量/频率/功率因素/相位角 可记录：640个历史事件，记录重要参数修改及报警事件记录 可设置：语言/日期和时间/RS485&以太网通讯/背光时间/密码/电网模式/互感器变比/互感器电流方向/报警设置等 地址：地址冲突自动或手动修正 数据：配有1G SD卡（最高可配置32G），可批量导出数据 连接方式：CIM-D系列通过RJ45的方式连接CIM-U系列 辅助电源：85~300VAC 电气参数 • 测量参数 : 电压/电流/功率/电量/频率/功率因素/相位角 • 显示 : 语言/日期和时间/RS485通讯/以太网通讯/背光时间/密码 • 电网模式 : 1P2W/1P3W,3P3W/3P4W • 数据存储与导出 : 1G SD卡（最高可配置32G）; • 可批量导出数据 • 640个历史事件，记录重要参数修改及报警事件 • 辅助电源 : 85~300VAC 环境规格 • 操作温度 : -25～+55℃ • 存储温度 : -40～+80℃ • 湿度 : <90%，无凝结水 • 污染等级 : 2 • 海拔高度 : <2000m • 抗振动指标 : 振动频率范围：10~150Hz，参考标准IEC 60068-2-6
