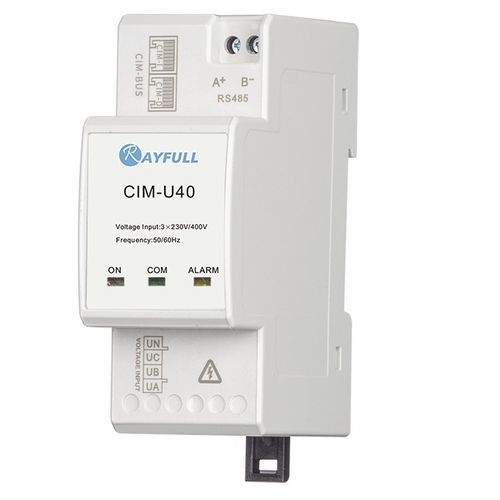

电压测量模块 CIM-U40

2线式工业模块化

CIM-U30作为CIM解决方案的电压模块，测量整个系统的电压，同时也起到给CIM-I模块供电的作用。 与CIM-U30相比，CIM-U40还可以测量电压的总谐波和分次谐波(2-63次)。CIM-U40还有过压报警功能，可应用于安防系统等。 该模块配备RS485 Modbus通信，可帮助用户远程读取和监控。 电压测量； 电压总谐波含有量及2~63次分次谐波含有量； 为CIM-I模块供电； 电压过载报警； RS485 Modbus通讯 电气参数 • 额定电压 : 230 VAC（相电压） / 400 VAC（线电压） • 直接接入 : 测量范围：85～276 VAC（相电压），85～480 VAC（线电压） • 测量频率范围 : 45～65 Hz • 过载能力 : 2倍额定值，持续1秒 通讯规格 • 通讯接口和协议 : 两线制RS485；Modbus RTU • 波特率 : 1200，2400，4800，9600 bps（默认），19200 bps，38400 bps • 校验位 : None（默认），Even，Odd • 停止位 : 1（默认），2 • 通讯响应时间 : <100ms 环境规格 • 操作温度 : -25～+55℃ • 存储温度 : -40～+80℃ • 湿度 : <90%，无凝结水 • 污染等级 : 2 • 海拔高度 : <2000m • 抗振动指标 : 振动频率范围：10~150Hz，参考标准IEC 60068-2-6
