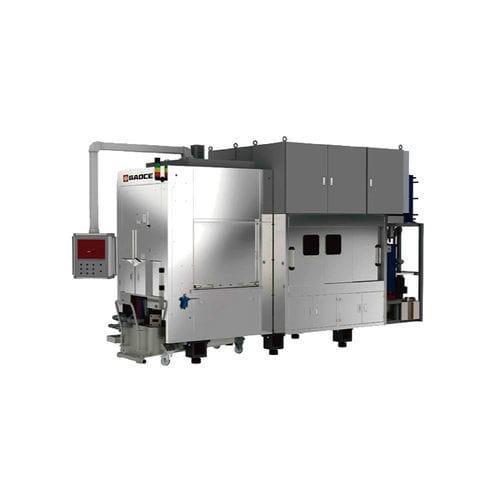

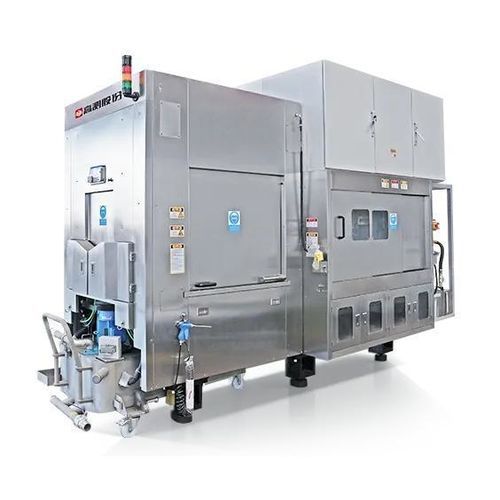

线切割机 GC-SADW6670

用于金属用于石材棒材

产品描述
该金刚石线锯用于蓝宝石棒材与片材的切片工艺，采用前方上下料，左右两侧布线。整机宽度≤2 m，以提高场地利用率。伺服电机驱动张力摆杆，保证张力调节灵敏。关键结构件可调节，满足最大50 N切割张力、线速2400 m/min和700 mm棒长的切割要求。

主要特点

• 前方上下料；左右两侧布线（单向或双向进线）
• 整机宽度≤2 m，节省厂房占地
• 伺服驱动张力摆杆，实现精确张力控制
• 可满足最大50 N切割张力、线速2400 m/min和700 mm棒长的切割需求

产品参数

• 型号：GC-SADW6670
• 应用：蓝宝石切片/切割
• 上下料方式：前方
• 进线方式：左右两侧（单向/双向进线）
• 最大工件尺寸：4～6” × L700
• 最大线速：2400 m/min
• 钢线直径：0.23 mm
• 切割张力：10~50 N（设计最高50 N）
• 切割方式：下切割
• 快进/快退速度：50~500 m/min
• 最大摇摆角度：±12°；最大摇摆速度：12°/s
• 轴间距：395 mm
• 主辊槽外径适用范围：Φ192～Φ202 mm
• 最大储线量：65 km（0.2 mm线时）
• 支持棒长（设计）：700 mm
• 设备尺寸（L×W×H）：约4300 × 2000 × 3100 mm
• 设备重量：约12000 kg
• 主辊重量：约140 kg/根（净重）
