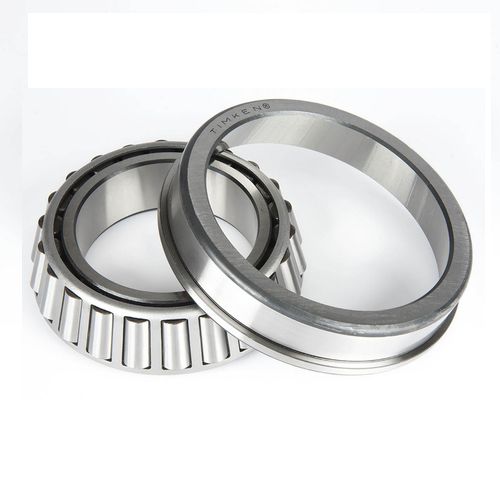

圆锥滚子轴承 LM series

径向轴向钢

规格 系列。 LM11700 锥体零件编号。 LM11749 杯子部件号。LM11710 设计单位。英制 轴承重量。 0.10公斤 0.2磅 保持架类型。冲压钢 尺寸 d - 孔径。 17.463毫米 0.6875英寸 D - 杯子外径。 39.878毫米 1.5700 in B - 锥体宽度。 14.605毫米 0.5750 in C - 杯子宽度。 10.668毫米 0.4200 in T - 轴承宽度。 13.843 mm 0.5450 in 基台和圆角尺寸 R - 锥体背面的 "清除 "半径1: 1.270毫米 0.050英寸 R - 锥体后端面的 "清空 "半径2: 1.27毫米 0.050 in da - 锥体正面背板直径。 22.10 mm 0.87英寸 db - 锥体背面衬垫直径。 23.88毫米 0.94英寸 Da - 杯子正面背板直径。 37.59毫米 1.48英寸 Db - 杯子背面的衬垫直径。 34.04毫米 1.34英寸 Ab - 笼形锥体正面的间隙。 1.3毫米 0.05英寸 Aa - 笼形锥体后表面间隙。 0毫米 0 in a - 有效中心位置3: -5.1 mm -0.2英寸 基本额定载荷 C90 - 动态径向额定值（9000万转）4。 1710 lbf 7610 N C1 - 动态径向额定值（100万转）5。 6600 lbf 29400 N C0 - 静态径向额定值。 5260 lbf 23400 N Ca90--动态额定推力（9000万转）6。 838 lbf 3730 N 系数 K - 系数7: 2.04 e - ISO系数8: 0.29 Y - ISO系数9: 2.1 G1 - 发热系数（辊道）。 4.8 G2 - 发热系数（肋骨-辊子端）。 4.74 Cg - 几何系数: 0.0392 圆锥滚子轴承是可以支持轴向力（即，它们是良好的推力轴承）以及径向力的滚动元件轴承。
