信号预放大器 PAS3

电压发声IP

产品说明
PAS3 是一款宽带声发射（AE）前置放大器，用于在将传感器输出的微弱电压信号传输到采集单元之前进行放大。该产品提供可选增益、多档模拟滤波以及单端和差分输入，兼容常见的 AE 传感器和采集卡。

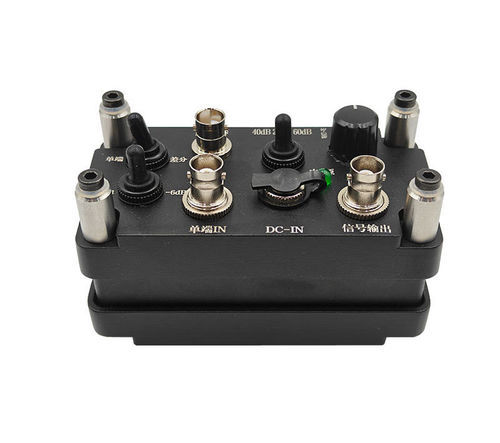

功能说明

• 输入开关：选择左侧 "Single" 输入或右侧 "Differential" 输入。
• 差分输入：用于差分传感器的 BNC 接口。
• 增益开关：增益位置（40 dB | 20 dB | 60 dB；内部设置支持更细的增益步骤）。
• 滤波旋钮：选择四档模拟滤波范围：5 kHz–1200 kHz | 80 kHz–480 kHz | 5 kHz–160 kHz | 5 kHz–50 kHz。
• 衰减开关：0 dB（左）或 -6 dB（右）。
• 单端输入：供单芯传感器连接（多数传感器）。
• 电源接口：当不使用 AE 采集系统的幻象电源时，连接外部 DC 适配器（DC 18–32 V）。
• 电源指示灯：通电（幻象或 DC）时点亮。
• 信号输出：BNC 输出放大并滤波后的 AE 信号；支持来自 AE 采集系统的幻象电源输入。
• 磁性底座：可选磁铁便于在金属表面安装（下单时选择）。

主要特性

• 宽带通用前置放大器，兼容大多数 AE 传感器和采集卡。
• 可选前置增益（14、20、34、40、54、60），并在特定增益下支持 0 dB / -6 dB 微调。
• 内置四档可选模拟滤波器，适应不同应用需求。
• 支持单端输入或差分输入。
• 两种供电方式：信号线幻象供电或外接直流电源。
• 具备电击防护及卡死恢复功能。
• 自动传感器测试（AST）功能，可向传感器发出测试信号（需配套软件如 SWAE）。
• 输入/输出反接保护并带指示灯（绿灯表示连接正确）。
• 铸造铝壳体用于电磁屏蔽及防护。
• 底壳带磁吸，便于在金属结构上安装。

技术规格

• 增益：20 / 40 / 60 dB（可选；支持额外内部设置）
• 衰减：0 / -6 dB
• 响应频率：5 kHz – 1200 kHz
• 等效噪声：<7 µV（60 dB 增益时 RMS）
• 滤波范围：5 kHz–50 kHz；5 kHz–160 kHz；80 kHz–480 kHz；5 kHz–1200 kHz
• 瞬态最大输出：20 Vpp
• 稳态最大输出：13.6 Vpp
• 板载电源：7.5 V–32 V；直流电源：18 V–32 V
• 输出负载：50 Ω
• 工作温度：-20 °C ~ +60 °C
• 外壳材料：铸铝
• 尺寸（长×宽×高）：10.5 cm × 5.5 cm × 7 cm
• 重量：483.7 g
• 防护等级：IP65
