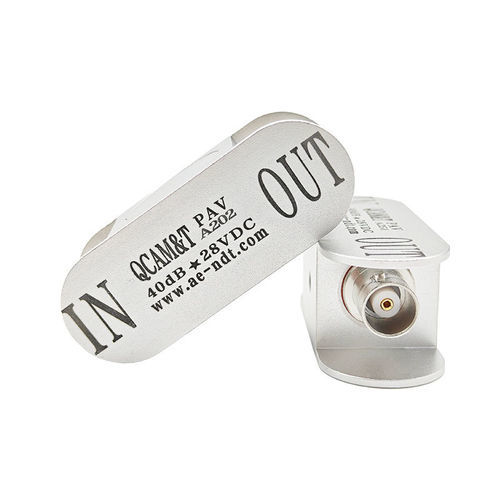

信号预放大器 PAV

功率发声调节器

简要描述
PAV声发射前置放大器提供固定40 dB增益并集成自动传感器测试（AST）功能。通过信号线进行幻象电源供电，兼容市场上常见的大多数声发射传感器和采集卡。铸铝外壳具备电磁屏蔽与抗冲击性能，体积紧凑，BNC‑BNC接口便于现场安装与布线。

主要特性

• 宽带通用前置放大器，兼容多数常见声发射传感器与采集卡
• 固定增益：40 dB
• 幻象电源通过信号线供给，现场布线简便
• 自动传感器测试（AST），可向传感器发送测试信号
• 铸铝外壳，具电磁屏蔽与抗冲击保护

基本参数
增益：40 dB
响应频率：10 kHz ～ 1200 kHz
噪声：≤28 dB
输出范围：±10 V（Vpp）
工作电压：24 V ～ 30 V DC
阻抗：50 Ω
静态电流：20 mA
最大电流：100 mA
工作温度：-20 ℃ ～ +60 ℃
尺寸（D×W×H）：65 mm × 23 mm × 25 mm
重量：40 g
防护等级：IP62
外壳材料：铸铝
连接器：BNC-BNC

注意事项
1. 请确保前置放大器的输出阻抗与下游仪器（专业声发射采集单元、DAQ、示波器等）的输入阻抗匹配，阻抗不匹配会导致增益偏差和信号幅值误差。
2. 若输出连接至非专业采集设备（如普通DAQ或示波器），且该设备不提供幻象电源，请提供外部电源（PPS）为前置放大器供电。
3. 请避免可能损坏前置放大器的错误连接：a）输入电压高于供电要求约25%；b）输入与输出接反。

特性/规格（摘要）

• 增益：40 dB
• 带宽：10 kHz ～ 1200 kHz
• 供电：24–30 V DC（幻象电源）
• 噪声：≤28 dB
• 输出：±10 Vpp
• 接口：BNC-BNC
• 外壳：铸铝，IP62
• 尺寸：65×23×25 mm
• 重量：40 g
