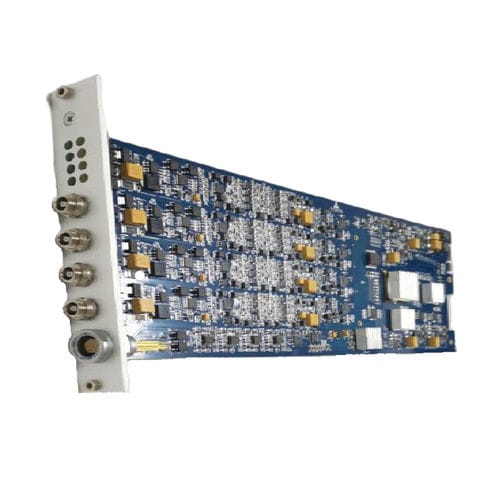

声发射采集卡

PCI ExpressPCIFPGA

有两种 AE 采集和处理板：标准 4 通道 AE 板和 E X 参数 4 通道 AE 板。两种 AE 板都与 SEAU3H 机箱兼容。 功能特点 DAQ 模块，每板 4 通道，独立的 16 位 ADC，每通道最大采样率 10M/s，1Gb 独立缓存存储。 声发射采集处理板 我们生产两种声发射采集和处理板：标准 4 通道声发射板和 EX 参数 4 通道声发射板。两种 AE 板都与 SEAU3H 机箱兼容。此外，还可以选择不同组合的 AE 板，以满足不同的要求。 标准 4 通道 AE 板 标准 AE 板采用每板 4 通道设计，每通道最大采样率 10M/s，16 位独立 ADC，高速信号处理，1GB 独立缓存板，确保数据不丢失；独特的硬件实时数字滤波器，可任意控制信号带宽。 EX-Parameter 4 通道 AE 板 EX-Parameter AE 板是在标准 AE 板的基础上增加了一个用于外部输入的输入端口。四个 AE 输入端口下的外部端口接口是一个 16 针 LEMO 母连接器，可采集外部 ±10V 模拟信号。 如果需要外部传感器输入，则应使用 EX-Parameter AE 板。在每个规定时间内，系统将通过外部参数端口读取外部传感器，并在软件中显示读数结果和 AE 功能参数。
