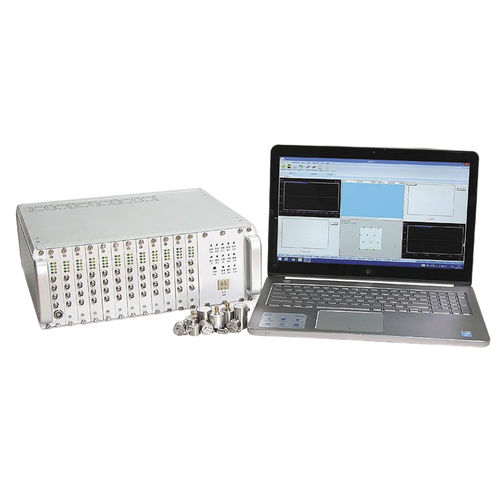

声发射测试仪 SAEU3H

用于管道电机用于复合材料

SAEU3H集成声波（声发射）检测仪，1-128+通道声发射系统，单个通道最大采样率10M点/秒，采样率连续可调，每个通道可独立设置，三种机箱可选。... •集成度高，便于携带； •可根据需求配置机箱型号，机箱数量，采集卡数量组成多种通道型号系统，多机箱级联组成大通道数声发射系统，每个机箱都可单独作为主机使用，可扩展至128通道以上； •声发射仪主机与计算机之间数据通讯可选择USB3.0接口，LAN网口，光纤等多种连接方式； •网口数据通讯方式可选配，网口通讯配置网络开关可组成局域网、无线、遥控等多种声发射组网结构系统； •每张采集卡配置1Gb大容量DDR内存，确保瞬间大量信号（小于1Gb/s）传输时数据不丢失； •多种波形采集触发方式：门限触发、时间触发、外部触发、参数触发，满足各种采集需要 •示波器方式同步波形采集模式，任意主通道采集被触发，其他伺服通道将同步采集波形 •硬件实时数字滤波器功能：1kHz-2MHz频率范围内任意数值设置直通、高通、低通、带通及带阻。每个通道连续信号经数字滤波后波形重构，重构后的波形产生声发射参数，通道可独立设置； •硬件实时FFT分析功能：采集卡硬件连续信号FFT频域波形及功率谱参数输出，通道可独立设置； •前放状态自动检测，方便现场调试，同时前放电压可调以适应不同规格前置放大器； •自动传感器测试：内置AST功能，采集卡可发射声发射信号用于测试； •创新的主板总线设计，可对各采集获得进行数据智能管理，同时可扩展其他类型板卡，实现长期监控、存储、远距离传输功能； •机箱采用全铝合金材料制作，整个机箱框架和面板导电互通全屏蔽罩设计，增强了抗电磁干扰能力； •电源及散热按热力学空气动力学精准设计，确保最苛刻条件下均匀散热可靠稳定长期运行； •高档类似PXI插拔式功能模块结构标准工业化机箱，扩展性好，采集板等功能模块卡与机箱相对独立，方便对设备进行维护与升级； •面板具有电源、USB通讯、运行、参数、波形、报警、外参、级联等多组指示灯显示，方便观察设备运行状态。外部触发，报警输出； 数据通过率说明 l 单个USB3.0接口连接电脑实时连续通过率最大高于300MB/秒，可满足300万组/秒的特征参数采集或300MB/秒的连续波形采集。 l 两个USB独立接口连接时，实时连续通过率最大可高于600MB/秒，特征参数采集与连续波形采集速率对应翻倍。 l 保证10M/s采样率16位精度15通道连续波形连续采集，5M/s采样率16位精度30通道连续波形连续采集，3M/s采样率16位精度50通道连续波形连续采集，或1M/s采样率16位精度150通道连续波形连续采集。 数据通讯说明 SAEU3H声发射采集系统标配USB3.0数据通讯，可满足瞬时大量数据的通讯与存储，稳定可靠。同时可选配网络通讯接口与电子硬盘，用于声发射远程应用的采集控制与数据传输，电子硬盘对数据进行本地存储，保证数据不丢失，可应用于远程监控等特殊采集环境。
