单轴测斜仪 ACS-360-1-AV40-VE3-PM

模拟电压输出MEMS

产品概述

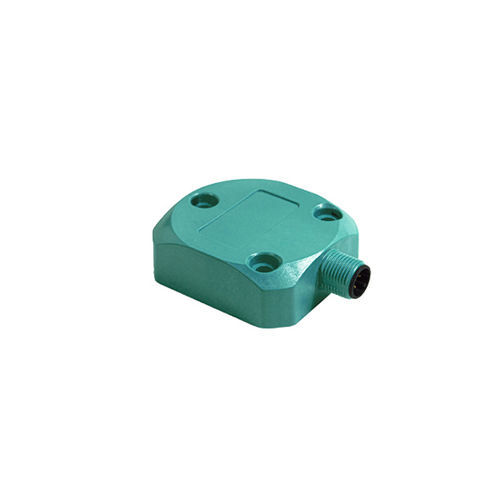

POSITAL TILTIX 单轴倾角传感器 POSITAL ACS-360-1-AV40-VE3-PM。模拟电压输出 0.5–9.5 V，360° 测量范围，静态/加速度计传感技术，防护等级 IP66/IP67。

主要参数

• 应用：单轴位置监测与水平校准
• 测量范围：360°
• 精度（INL）：±0.10°
• 分辨率：0.01°
• 基准传感器周期：500 µs
• 设备安装方向：垂直

电气参数

• 供电电压：10–30 VDC
• 功耗：≤ 0.7 W
• 输出：模拟电压 0.5–9.5 V，最小负载 5 kΩ
• EMC：发射 DIN EN 61000-6-4；抗扰 DIN EN 61000-6-2
• 反极性保护与短路保护
• MTTF：400 years @ 40 °C

环境规格

• 工作温度：-40 °C 至 +85 °C
• 存储温度：-40 °C 至 +85 °C
• 温度梯度：0.004°/K
• 防护等级：IP66/IP67
• 抗冲击：≤ 100 g（半正弦 6 ms）
• 抗振动：1.5 mm（10–58 Hz）及 ≤ 20 g（58–2000 Hz）

机械参数

• 外壳材料：纤维增强型 PBT
• 灌封材料：无
• 重量：45 g

接口

• 模拟电压输出 0.5–9.5 V
• Teach-in：Preset
• 稳定时间：125 ms
• 线性度：±0.02 %

电气连接

• 连接器：M12 公型，5 针，A 编码
• 面板开孔：M12（5 针）

产品生命周期与认证

• 产品状态：新产品
• 认证：CE

文档与配件
包含接线图、尺寸图和模拟输出特性图。兼容配件：M12 PUR 电缆（2/5/10 m）、弯角型和模拟显示器（AP22-D0、DiMod-A）。

技术规格

• 型号：ACS-360-1-AV40-VE3-PM
• 单轴倾角传感器（TILTIX 系列）
• 测量范围：360°；分辨率：0.01°
• 精度（INL）：±0.10°；线性度：±0.02 %
• 供电：10–30 VDC；功耗 ≤ 0.7 W
• 模拟输出：0.5–9.5 V；最小负载 5 kΩ；稳定时间 125 ms
• 防护：IP66/IP67；工作温度 -40 °C 至 +85 °C
• 外壳：纤维增强 PBT；连接器：M12 5 针 A 码；重量 45 g
