双轴测斜仪 ACE-080-2-C902-HW2-CW

SAE J1939CAN BusIP67

产品概述

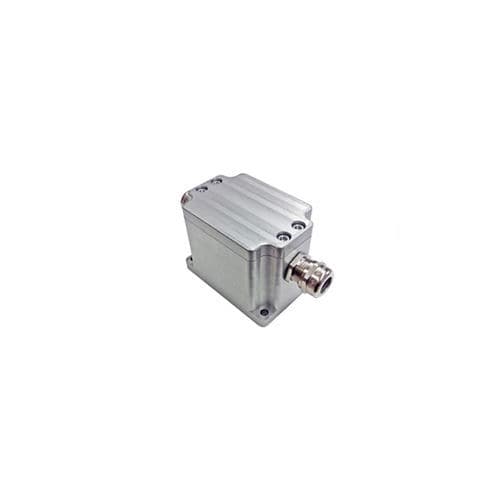

POSITAL TILTIX 双轴倾角传感器 ACE-080-2-C902-HW2-CW，配备 J1939 接口，获得 ATEX Zone 1 & 21（石油与天然气）认证。防护等级 IP65 / IP67；不锈钢外壳，PUR 灌封。

通用规格
应用：双轴位置监测与水平校准
测量范围：±80°
精度 (INL)：±0.10°（在 ±60° 范围内）
分辨率：0.01°

电气规格
供电电压：10–30 VDC
电流消耗：≤65 mA @10 V DC；≤60 mA @24 V DC
EMC 发射：DIN EN 61000-6-4
EMC 抗扰度：DIN EN 61000-6-2
反极性保护：是
短路保护：是
MTTF: 350 years @ 40 °C

环境规格
工作温度：-40 °C 至 +70 °C
存储温度：-40 °C 至 +85 °C
温度梯度：0.004°/K
防护等级（外壳）：IP65 / IP67
抗冲击：≤100 g（6 ms 半正弦，EN 60068-2-27）
抗振动：1.5 mm（10–58 Hz） & ≤20 g（58–2000 Hz）

机械规格
外壳材料：不锈钢 V4A（1.4404，316L）
灌封材料：PUR（聚氨酯）
重量：200 g（0.44 lb）

接口
接口：J1939（DS-410 配置文件）
稳定时间：150 ms
输出驱动：收发器（ISO 11898），通过光耦实现电气隔离
传输速率：125 / 250 / 500 kBaud（默认 250 kBaud）
默认节点 ID：1h
默认 PGN：PGN 65283（俯仰、翻滚）

电气连接
连接类型：1 m PVC 电缆
最小弯曲半径：固定 50 mm，弯曲 100 mm

产品生命周期与认证
产品生命周期：New（新产品）
认证：CE 及 ATEX Zone 1 & 21（Oil & Gas）

连接计划（信号 → 颜色）
Power Supply → Red
GND → Yellow
CAN High → White
CAN Low → Brown
CAN GND → Green
未连接 → Blue / Gray / Pink
屏蔽 → Shield
